شاشة LED ذات 3 أرقام و 7 مقاطع، أنود مشترك، أحمر ساطع للغاية، 0.36 بوصة (9.2 ملم) لمؤشرات درجة الحرارة/الرطوبة

شاشة LED ذات 7 أجزاء و 3 أرقام مقاس 0.36 بوصة (9.2 مم) باللون الأحمر الساطع للغاية، أنود مشترك لمؤشرات درجة الحرارة/الرطوبة

نظرة عامة على المنتج
نقدم لكم شاشة LED ذات 7 أجزاء و 3 أرقام مقاس 0.36 بوصة باللون الأحمر الساطع للغاية - حل رقمي دقيق مصمم لمؤشرات درجة الحرارة/الرطوبة والأجهزة المنزلية ومعدات الصوت. تم تصميم هذه الشاشة لإعطاء الأولوية للرؤية وكفاءة الطاقة والتكامل السلس، وتتفوق في تقديم قراءات واضحة وموثوقة للمقاييس البيئية اليومية: درجة حرارة الغرفة (مثل “23°C”) والرطوبة الداخلية (مثل “55% RH”) أو قيم العمليات (مثل “180” للمؤقت).
يضمن ارتفاع الأحرف البالغ 9.2 مم إمكانية القراءة من مسافة 0.5 إلى 1.5 متر (المسافة النموذجية لمؤشرات سطح الطاولة أو لوحات الأجهزة)، بينما يتناسب عامل الشكل النحيف 22.5×14×7.2 مم مع التصميمات المقيدة بالمساحة - من مستشعرات الرطوبة الصغيرة إلى اللوحات الأمامية لمضخمات الصوت. يعزز السطح الأسود الإيبوكسي الأصفر التباين مع الضوء الأحمر الساطع للغاية، مما يقطع الضوء المحيط الساطع (مثل ضوء الشمس، والإضاءة العلوية للمطبخ) دون إجهاد العين.
مع قطبية الأنود المشترك، وانخفاض استهلاك الطاقة، والامتثال لـ RoHS/REACH، تحقق هذه الشاشة توازنًا بين المتانة والصداقة للبيئة والأداء - وهي مثالية للتشغيل على مدار الساعة طوال أيام الأسبوع في أجهزة تتبع درجة الحرارة/الرطوبة والأجهزة الإلكترونية للاستخدام اليومي.

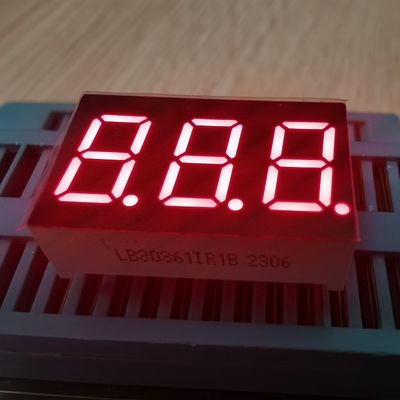

الصورة الرئيسية

الميزات الرئيسية (محسّنة لمؤشر درجة الحرارة/الرطوبة)
1. رؤية فائقة لقراءات البيئة
إضاءة حمراء ساطعة للغاية: يبرز الضوء الأحمر (الكثافة الضوئية العالية) في البيئات الساطعة (مثل غرف المعيشة المشمسة، وورش العمل المزدحمة) - وهو أمر بالغ الأهمية لإجراء فحوصات سريعة ودقيقة لدرجة الحرارة/الرطوبة (مثل التحقق من موجات الحرارة “30°C” أو الرطوبة العالية “70% RH”).
سطح أسود إيبوكسي أصفر: يعمل الأساس الإيبوكسي الأصفر الموجود أسفل السطح الأسود على تلطيف الضوء الأحمر القاسي (تقليل إجهاد العين) مع تعزيز التباين بين الأجزاء والخلفية - يضمن بقاء الأرقام (0-9) والنقاط العشرية (مثل “24.5°C”) حادة، بدون وهج أو غسيل.
إضاءة متساوية للأجزاء: تتوزع الكثافة الضوئية بشكل موحد عبر جميع الأجزاء (لا توجد “نقاط ساخنة” أو حواف خافتة) - تضمن إمكانية قراءة متسقة للقيم الدقيقة (مثل “51% RH” مقابل “52% RH”) التي تهم الراحة أو التحكم في العمليات.
2. تصميم مضغوط ودرجة صناعية
أبعاد نحيفة 22.5×14×7.2 مم: مُحسّنة للأجهزة المقيدة بالمساحة - تناسب أجهزة مراقبة درجة الحرارة/الرطوبة المحمولة، أو منظمات الحرارة الذكية النحيفة، أو اللوحات الأمامية لمعدات الصوت دون الحاجة إلى إعادة التصميم.
الحجم القياسي الصناعي: يتبع بصمات شاشة 3 أرقام مقاس 0.36 بوصة العالمية - يتيح الاستبدال المباشر للشاشات القديمة (مثل ترقية المؤشرات الخضراء القديمة إلى اللون الأحمر في لوحات الرطوبة الموجودة) دون تعديل لوحات الدوائر المطبوعة، مما يوفر الوقت والتكلفة.
قطبية الأنود المشترك: يعمل مع دوائر IC القياسية (مثل MAX7219، TM1638، HT1621) المستخدمة على نطاق واسع في مؤشرات درجة الحرارة/الرطوبة - يبسط تصميم الدائرة، ولا حاجة إلى محولات قطبية مخصصة.
3. موفرة للطاقة ومتينة
انخفاض استهلاك الطاقة (تيار منخفض للغاية): يقلل من استهلاك الطاقة (نموذجي 5-10 مللي أمبير/LED)، مما يطيل عمر البطارية للمؤشرات المحمولة (مثل مقاييس الرطوبة المحمولة) ويقلل من استخدام الكهرباء للأجهزة المتصلة (مثل منظمات الحرارة المثبتة على الحائط).
عمر افتراضي طويل (أكثر من 50000 ساعة): تتحمل رقائق LED الحمراء عالية الجودة الاستخدام المستمر، مما يطابق العمر الافتراضي لمعظم الأجهزة والأجهزة المنزلية (8-10 سنوات) - مما يقلل من وقت تعطل الصيانة (وهو أمر بالغ الأهمية لمؤشرات العمليات على مدار الساعة طوال أيام الأسبوع).
أداء مستقر: يتحمل تقلبات درجة الحرارة (-10°C إلى 50°C، نموذجي للاستخدام الداخلي/الخارجي) والاهتزازات الطفيفة (مثل صوت جهير معدات الصوت، وحركة مروحة الجهاز) - يحافظ على السطوع، ولا يوجد وميض أثناء تحديثات القيمة.
4. تعدد الاستخدامات والامتثال
متوافق مع RoHS/REACH: خالية من الرصاص والزئبق والمواد الضارة - تفي بالمعايير البيئية العالمية الصارمة، وآمنة للاستخدام المنزلي والتصدير إلى أسواق مثل الاتحاد الأوروبي وأمريكا الشمالية وآسيا.
خيارات متعددة الألوان: بالإضافة إلى اللون الأحمر الساطع للغاية، متوفر باللون الأزرق (الجماليات الحديثة)، والأخضر (إشارات الحالة العادية)، والأبيض (القراءات المحايدة)، والعنبر، والبرتقالي، والأصفر - مرن للاحتياجات الوظيفية (مثل الأحمر لتنبيهات “درجة الحرارة المرتفعة”، والأخضر للرطوبة “العادية”).

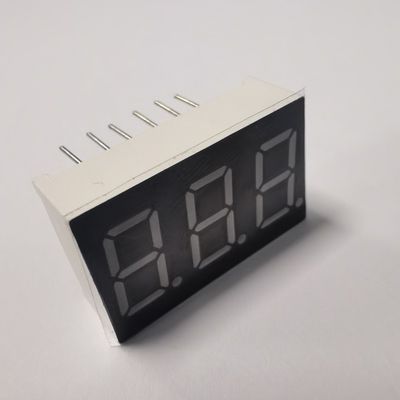

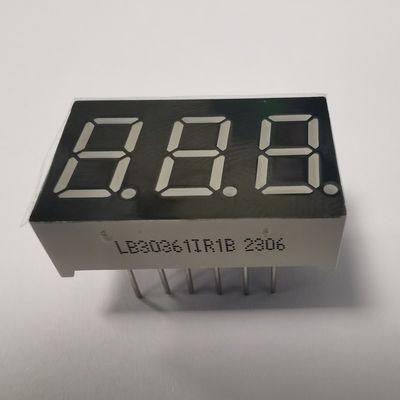

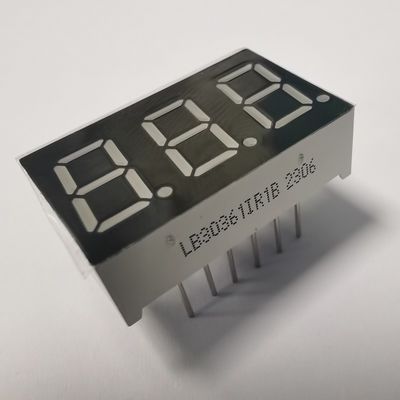

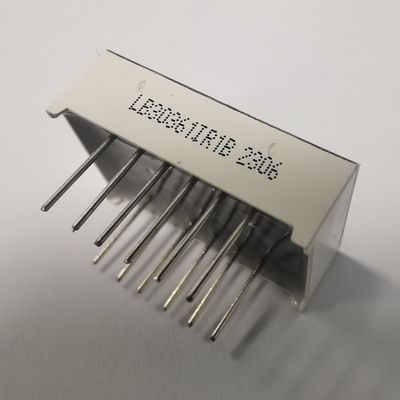

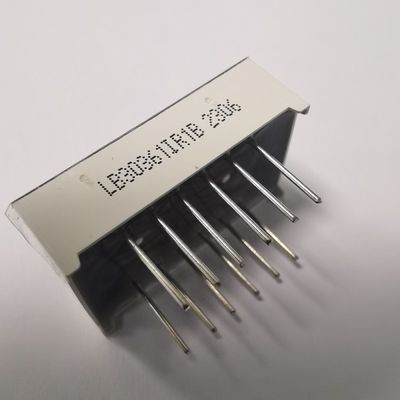

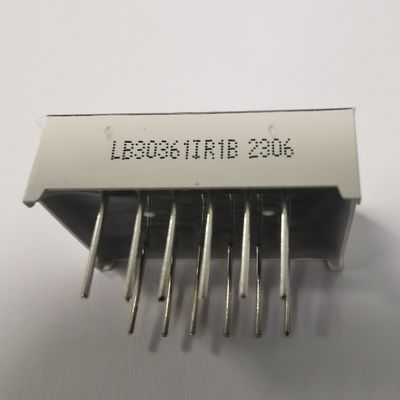

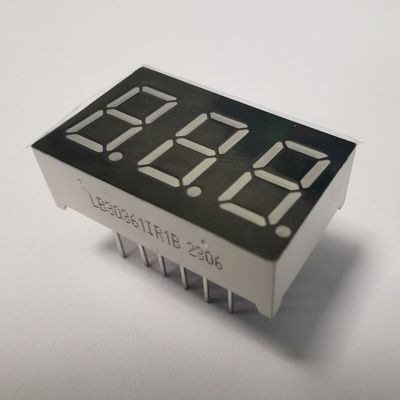

صورة تفصيلية

المواصفات الفنية

الفئة	المعلمة	المواصفات (محسّنة لدرجة الحرارة/الرطوبة)
التصميم الأساسي	نوع العرض	شاشة LED ذات 7 أجزاء و 3 أرقام (تدعم النقاط العشرية للمقاييس الدقيقة)
	القطبية	أنود مشترك
	ارتفاع الحرف	0.36 بوصة (9.2 مم)
	الأبعاد الخارجية (الطول×العرض×الارتفاع)	22.5 × 14 × 7.2 مم
	اللمسة النهائية للأجزاء/السطح	إيبوكسي أصفر مع سطح أسود
الأداء البصري	لون الانبعاث	أساسي: أحمر ساطع للغاية؛ اختياري: أزرق/أخضر/أبيض/عنبر/برتقالي/أصفر
المعلمات الكهربائية	الجهد الأمامي (VF)	محسّن لكثافة الإضاءة العالية (نموذجي 1.8-2.2 فولت لكل LED باللون الأحمر)
	التيار الأمامي الموصى به	5-10 مللي أمبير لكل LED
	استهلاك الطاقة	منخفض (موفر للطاقة للاستخدام المستمر)
الجودة والامتثال	المزايا الأساسية	توزيع الضوء المتساوي، وموثوقية البيئة الساطعة، والأداء المستقر
	الامتثال	متوافق مع RoHS، متوافق مع REACH





التطبيقات
تم تصميم هذه الشاشة خصيصًا للمؤشرات البيئية والأجهزة الإلكترونية للاستخدام اليومي، بما في ذلك:
مؤشرات درجة الحرارة/الرطوبة: شاشات مثبتة على الحائط (مثل “22°C”/“50% RH”)، وأجهزة استشعار محمولة (مثل “18°C”/“65% RH”)، أو وحدات تحكم الدفيئة (مثل “28°C”/“70% RH”).
الأجهزة الإلكترونية المنزلية: أفران الميكروويف (وقت الطهي “02:30”)، والثلاجات (درجة الحرارة “5°C”)، أو أجهزة تنقية الهواء (عمر الفلتر “90 يومًا”).
لوحات الصوت/الأجهزة: مضخمات الصوت (مستويات الصوت)، وأجهزة استقبال AV (أرقام القنوات)، أو لوحات العمليات الصناعية (المؤقت “120 ثانية”).
شاشات رقمية: شواحن البطاريات (الشحن “85%”)، وأجهزة تتبع اللياقة البدنية (السعرات الحرارية “250”)، أو مراكز المنزل الذكي (درجة حرارة الغرفة “21°C”).



صورة التطبيق



لماذا تختار هذه الشاشة لمؤشرات درجة الحرارة/الرطوبة؟
وضوح قراءة البيئة: يضمن الضوء الأحمر + السطح الإيبوكسي الأصفر الرؤية في المساحات الساطعة/الخافتة - لا توجد قراءات خاطئة لقيم درجة الحرارة/الرطوبة التي تؤثر على الراحة.
ملاءمة موفرة للمساحة: تعمل الأبعاد النحيفة للأجهزة المحمولة أو المثبتة على الحائط، ولا حاجة إلى تكبير حاويات الأجهزة.
كفاءة الطاقة والتكلفة: يقلل استخدام التيار المنخفض من تكرار استبدال البطارية؛ يقلل العمر الافتراضي الطويل من تكاليف الصيانة.
ترقيات سهلة: يتيح الحجم القياسي الصناعي الاستبدال المباشر للشاشات القديمة، مما يطيل عمر المؤشرات الموجودة.
الامتثال العالمي: تبسط شهادة RoHS/REACH التصدير إلى الأسواق الدولية، بما يتماشى مع معايير سلامة المستهلك.



معلومات الطلب والخدمات اللوجستية
الحد الأدنى لكمية الطلب (MOQ): 300 قطعة للطرازات الحمراء الساطعة للغاية القياسية؛ 500 قطعة للألوان/التكوينات المخصصة.
التعبئة: EPE مضاد للكهرباء الساكنة + كرتون (كل شاشة مغلفة بشكل فردي لحماية السطح والدبابيس الإيبوكسي الصفراء).
وقت التسليم: 5-7 أيام للطرازات القياسية؛ 10-12 يومًا للألوان المخصصة.
النقل: سريع (FedEx/DHL للعينات العاجلة)، جوي (متوسط الحجم)، بحري (تشغيل الإنتاج بالجملة).



الحد الأقصى المطلق للتصنيفات (Ta=25ºC)

المعلمة	الرمز	التقييمات	الوحدة
التيار الأمامي (لكل شريحة)	Ipm	20	mA
الجهد العكسي (لكل شريحة)	Vr	5	V
تبديد الطاقة (لكل شريحة)	Pm	80	mW
نطاق درجة حرارة التشغيل	Topr	-40~+85	ºC
نطاق درجة حرارة التخزين	Tstg	-40~+85	ºC
درجة حرارة اللحام (3 ثوان)	Th	260	ºC

الكود: أبيض ساطع للغاية

المعلمة	الرمز	الحالة	الحد الأدنى	النوع	الحد الأقصى	الوحدة
الجهد الأمامي (لكل شريحة)	Vf	If=20mA	2.8		3.2	V
الجهد العكسي (لكل شريحة)	Vr	Ir=10uA	5			V
الكثافة الضوئية (لكل شريحة)	Iv	If=20mA	100		140	mcd
طيف نصف القيمة	λ	If=20mA		20		nm
درجة حرارة اللون		If=20mA	6000		6500	K
عمر عمل LED 100000 ساعة الحد الأقصى المطلق للتصنيف عند Ta=25ºC
