| الاسم التجاري: | LIGHT-BO |
| رقم الطراز: | LB03576ER1B |
| الـ MOQ: | 1000 |
| السعر: | Negotiate |
| شروط الدفع: | T/T، ويسترن يونيون |
| القدرة على التوريد: | 20000 قطعة / يوم |

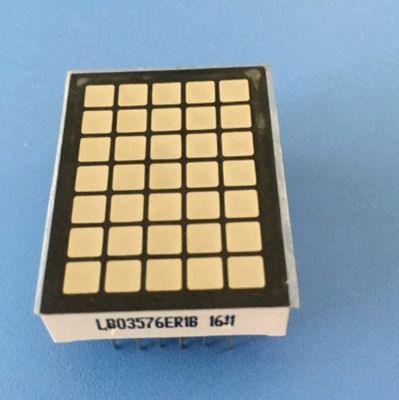

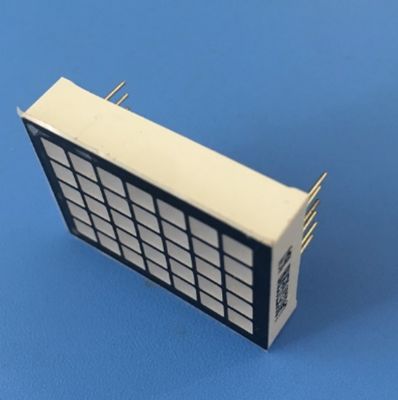

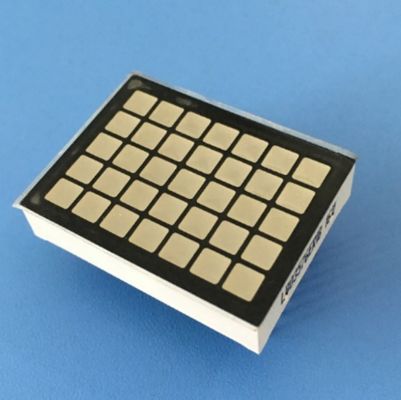

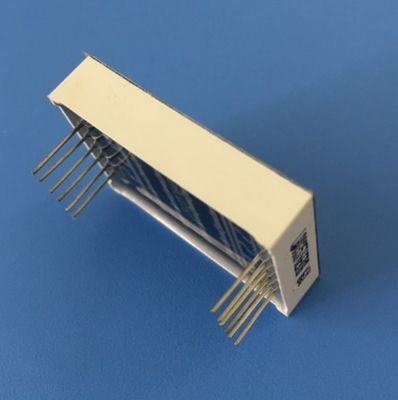

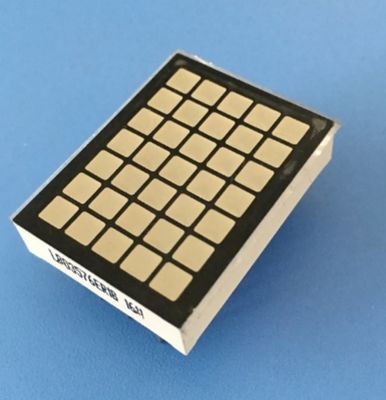

شاشة LED مصفوفة نقطية مربعة 5 × 7 باللون الأحمر الفائق لمؤشر موضع المصعد
وصف المنتج
قطر النقطة:3.5 مم
الأبعاد:24 * 32 * 7 مم
وجه أسود إيبوكسي أبيض منتشر
عمود الكاثود الصف الأنود
لون الانبعاث:أحمر ساطع للغاية
الطول الموجي:620-625 نانومتر
شدة الإضاءة:60-70mcd/led
الجهد الأمامي:1.8-2.5 فولت/LED
التيار الأمامي الموصى به:10-15 مللي أمبير
نقاط بيضاء وجه أسود
ألوان الانبعاث: متوفرة باللون الأحمر والأزرق والأصفر والأخضر والأخضر النقي والأبيض النقي والبرتقالي والأصفر والعنبر
مع كفاءة عالية واستهلاك منخفض للطاقة
تيار منخفض للغاية
تكلفة تطوير منخفضة
زاوية رؤية كبيرة رأسيًا وأفقيًا
أداء مستقر
الحد الأقصى المطلق للتقييمات (Ta=25ºC)
| المعلمة | الرمز | التقييمات | الوحدة |
| التيار الأمامي (لكل شريحة) | Ipm | 20 | mA |
| الجهد العكسي (لكل شريحة) | Vr | 5 | V |
| تبديد الطاقة (لكل شريحة) | Pm | 80 | mW |
| نطاق درجة حرارة التشغيل | Topr | -40~+85 | ºC |
| نطاق درجة حرارة التخزين | Tstg | -40~+85 | ºC |
| درجة حرارة اللحام (≤3 ثوانٍ) | Th | 260 | ºC |
الكود: أصفر أخضر - J
| المعلمة | الرمز | الحالة | الحد الأدنى | النوع | الحد الأقصى | الوحدة |
| الجهد الأمامي | Vf | If=10mA | 1.8 | 2.4 | V | |
| الجهد العكسي | Vr | Ir=10uA | 5 | V | ||
| شدة الإضاءة | Iv | If=10mA | 30 | 40 | mcd | |
| طيف نصف القيمة | △λ | If=10mA | 20 | نانومتر | ||
| الطول الموجي | Dλ | If=10mA | 569 | 574 | نانومتر |
الكود: العنبر/الأصفر -Y
| المعلمة | الرمز | الحالة | الحد الأدنى | النوع | الحد الأقصى | الوحدة |
| الجهد الأمامي | Vf | If=10mA | 1.8 | 2.5 | V | |
| الجهد العكسي | Vr | Ir=10uA | 5 | V | ||
| شدة الإضاءة | Iv | If=10mA | 60 | 80 | mcd | |
| طيف نصف القيمة | △λ | If=10mA | 20 | نانومتر | ||
| الطول الموجي | Dλ | If=10mA | 585 | 595 | نانومتر |
الكود: البرتقالي -F
| المعلمة | الرمز | الحالة | الحد الأدنى | النوع | الحد الأقصى | الوحدة |
| الجهد الأمامي | Vf | If=10mA | 1.8 | 2.4 | V | |
| الجهد العكسي | Vr | Ir=10uA | 5 | V | ||
| شدة الإضاءة | Iv | If=10mA | 60 | 80 | mcd | |
| طيف نصف القيمة | △λ | If=10mA | 20 | نانومتر | ||
| الطول الموجي | Dλ | If=10mA | 600 | 605 | نانومتر |
الكود: أحمر ساطع للغاية -R
| المعلمة | الرمز | الحالة | الحد الأدنى | النوع | الحد الأقصى | الوحدة |
| الجهد الأمامي | Vf | If=10mA | 1.8 | 2.2 | V | |
| الجهد العكسي | Vr | Ir=10uA | 5 | V | ||
| شدة الإضاءة | Iv | If=10mA | 50 | 60 | mcd | |
| طيف نصف القيمة | △λ | If=10mA | 20 | نانومتر | ||
| الطول الموجي | Dλ | If=10mA | 630 | 635 | نانومتر |
الكود: أحمر ساطع للغاية -UR
| المعلمة | الرمز | الحالة | الحد الأدنى | النوع | الحد الأقصى | الوحدة |
| الجهد الأمامي | Vf | If=10mA | 1.8 | 2.2 | V | |
| الجهد العكسي | Vr | Ir=10uA | 5 | V | ||
| شدة الإضاءة | Iv | If=10mA | 80 | 100 | mcd | |
| طيف نصف القيمة | △λ | If=10mA | 20 | نانومتر | ||
| الطول الموجي | Dλ | If=10mA | 625 | 635 | نانومتر |
الكود: أخضر نقي -G
| المعلمة | الرمز | الحالة | الحد الأدنى | النوع | الحد الأقصى | الوحدة |
| الجهد الأمامي | Vf | If=10mA | 2.6 | 3.2 | V | |
| الجهد العكسي | Vr | Ir=10uA | 5 | V | ||
| شدة الإضاءة | Iv | If=10mA | 120 | 180 | mcd | |
| طيف نصف القيمة | △λ | If=10mA | 20 | نانومتر | ||
| الطول الموجي | Dλ | If=10mA | 515 | 525 | نانومتر |
الكود: أزرق ساطع للغاية -BH
| المعلمة | الرمز | الحالة | الحد الأدنى | النوع | الحد الأقصى | الوحدة |
| الجهد الأمامي | Vf | If=10mA | 2.8 | 3.2 | V | |
| الجهد العكسي | Vr | Ir=10uA | 5 | V | ||
| شدة الإضاءة | Iv | If=10mA | 120 | 140 | mcd | |
| طيف نصف القيمة | △λ | If=10mA | 20 | نانومتر | ||
| الطول الموجي | Dλ | If=10mA | 460 | 465 | نانومتر |
الكود: أبيض ساطع للغاية -WH
| المعلمة | الرمز | الحالة | الحد الأدنى | النوع | الحد الأقصى | الوحدة |
| الجهد الأمامي | Vf | If=10mA | 2.8 | 3.2 | V | |
| الجهد العكسي | Vr | Ir=10uA | 5 | V | ||
| شدة الإضاءة | Iv | If=10mA | 120 | 140 | mcd | |
| درجة حرارة لون LED | K | If=10mA | 5500 | 20 | 6800 | K |
|
إحداثيات اللون
|
X/Y | If=10mA | 0.29,0.32 | 0.30,0.33 | نانومتر |
