| الاسم التجاري: | LIGHT-BO |
| رقم الطراز: | LB20561IWH8B |
| الـ MOQ: | 1000 |
| السعر: | Negotiate |
| شروط الدفع: | عبر البريد، وسترين يونيون |
| القدرة على التوريد: | 50000 قطعة/يوم |
شاشة LED مزدوجة الأرقام ذات 7 أقسام 14.2 ملم (0.56 بوصة) ، بيضاء ، عادةً ما تكون عبارة عن عازل للآلات المنزلية والتحكم
لمحة عامة عن المنتج
تم تصميم هذا الشاشة LED ذات الأرقام المزدوجة ذات 7 أقسام للقراءات الرقمية الواضحة والموثوقة في الأجهزة المدمجة مع ارتفاع شخصية 14.2 ملم (0.56 بوصة) وأبعاد خارجية رقيقة (25 × 19 × 8 ملم)و انبعاث أبيض مشرقتم تكوينه كمنطقه عامة لدمج الدوائر السلسة ، ويتميز بتصميم "قطع صفراء + سطح أسود" عالي التباين ،ضمان الرؤية الحادة في كل من البيئات المضيئة والضوئية (طاولات المطبختم بناؤه لأداء ودائم، ويقدم كثافة ضوئية عالية، قطاعات متسقة موحدة،وسرعة تبديد الحرارة مهمة للأجهزة التي تعمل على مدار الساعة مثل أجهزة تحكم درجة الحرارة أو ألواح الأجهزة المنزليةقابلة للتخصيص بالكامل (الأحجام، التكوينات) ومتوافقة مع القانون RoHS، وهي تتزاوج مع محركات تشغيل IC القياسية لسهولة التجميع، مما يجعلها حلًا متعدد الاستخدامات لمراقبي درجة الحرارة والمؤشرات الرقمية،وألواح أدوات صناعية.
القيم القصوى المطلقة ((Ta=25oC)
| المعلم | الرمز | التصنيفات | الوحدة |
| التيار الأمامي ((في كل رزمة) | إيبم | 20 | mA |
| الجهد العكسي (في كل كرة) | Vr | 5 | V |
| تشتيت الطاقة ((في كل رزمة) | Pm | 80 | mW |
| نطاق درجة حرارة العمل | فوق | -40~+85 | oC |
| نطاق درجة حرارة التخزين | Tstg | -40~+85 | oC |
| درجة حرارة اللحام ((≤3 ثانية) | .. | 260 | oC |
الرمز:أصفر أخضر-ج
| المعلم | الرمز | الحالة | دقيقة | النوع | ماكس | الوحدة |
| الجهد الأمامي | Vf | إذا = 10mA | 1.8 | 2.4 | V | |
| الجهد العكسي | Vr | Ir=10uA | 5 | V | ||
| كثافة الضوء | الرابع | إذا = 10mA | 30 | 40 | مكد | |
| الطيف مع نصف القيمة | △λ | إذا = 10mA | 20 | nm | ||
| طول الموجة | Dλ | إذا = 10mA | 569 | 574 | nm |
الرمز: الأحمر / الأصفر -Y
| المعلم | الرمز | الحالة | دقيقة | النوع | ماكس | الوحدة |
| الجهد الأمامي | Vf | إذا = 10mA | 1.8 | 2.5 | V | |
| الجهد العكسي | Vr | Ir=10uA | 5 | V | ||
| كثافة الضوء | الرابع | إذا = 10mA | 60 | 80 | مكد | |
| الطيف مع نصف القيمة | △λ | إذا = 10mA | 20 | nm | ||
| طول الموجة | Dλ | إذا = 10mA | 585 | 595 | nm |
الرمز: البرتقالي -F
| المعلم | الرمز | الحالة | دقيقة | النوع | ماكس | الوحدة |
| الجهد الأمامي | Vf | إذا = 10mA | 1.8 | 2.4 | V | |
| الجهد العكسي | Vr | Ir=10uA | 5 | V | ||
| كثافة الضوء | الرابع | إذا = 10mA | 60 | 80 | مكد | |
| الطيف مع نصف القيمة | △λ | إذا = 10mA | 20 | nm | ||
| طول الموجة | Dλ | إذا = 10mA | 600 | 605 | nm |
الرمز: أحمر ساطع جداً
| المعلم | الرمز | الحالة | دقيقة | النوع | ماكس | الوحدة |
| الجهد الأمامي | Vf | إذا = 10mA | 1.8 | 2.2 | V | |
| الجهد العكسي | Vr | Ir=10uA | 5 | V | ||
| كثافة الضوء | الرابع | إذا = 10mA | 50 | 60 | مكد | |
| الطيف مع نصف القيمة | △λ | إذا = 10mA | 20 | nm | ||
| طول الموجة | Dλ | إذا = 10mA | 630 | 635 | nm |
الرمز: الأحمر المشرق - UR
| المعلم | الرمز | الحالة | دقيقة | النوع | ماكس | الوحدة |
| الجهد الأمامي | Vf | إذا = 10mA | 1.8 | 2.2 | V | |
| الجهد العكسي | Vr | Ir=10uA | 5 | V | ||
| كثافة الضوء | الرابع | إذا = 10mA | 80 | 100 | مكد | |
| الطيف مع نصف القيمة | △λ | إذا = 10mA | 20 | nm | ||
| طول الموجة | Dλ | إذا = 10mA | 625 | 635 | nm |
الرمز: أخضر نقي -G
| المعلم | الرمز | الحالة | دقيقة | النوع | ماكس | الوحدة |
| الجهد الأمامي | Vf | إذا = 10mA | 2.6 | 3.2 | V | |
| الجهد العكسي | Vr | Ir=10uA | 5 | V | ||
| كثافة الضوء | الرابع | إذا = 10mA | 120 | 180 | مكد | |
| الطيف مع نصف القيمة | △λ | إذا = 10mA | 20 | nm | ||
| طول الموجة | Dλ | إذا = 10mA | 515 | 525 | nm |
الرمز: الأزرق المشرق البريطاني
| المعلم | الرمز | الحالة | دقيقة | النوع | ماكس | الوحدة |
| الجهد الأمامي | Vf | إذا = 10mA | 2.8 | 3.2 | V | |
| الجهد العكسي | Vr | Ir=10uA | 5 | V | ||
| كثافة الضوء | الرابع | إذا = 10mA | 120 | 140 | مكد | |
| الطيف مع نصف القيمة | △λ | إذا = 10mA | 20 | nm | ||
| طول الموجة | Dλ | إذا = 10mA | 460 | 465 | nm |
الرمز: أبيض ساطع جداً -WH
| المعلم | الرمز | الحالة | دقيقة | النوع | ماكس | الوحدة |
| الجهد الأمامي | Vf | إذا = 10mA | 2.8 | 3.2 | V | |
| الجهد العكسي | Vr | Ir=10uA | 5 | V | ||
| ضوء قوي | الرابع | إذا = 10mA | 120 | 140 | مكد | |
| درجة حرارة لون LED | ك | إذا = 10mA | 5500 | 20 | 6800 | ك |
| إحداثيات اللون | X/Y | إذا = 10mA | 0.29,0.32 | 0.30,0.33 | nm |

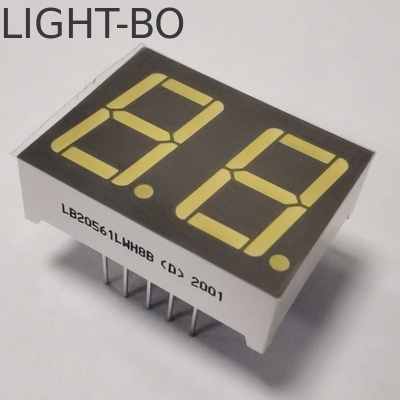

الصورة الرئيسية

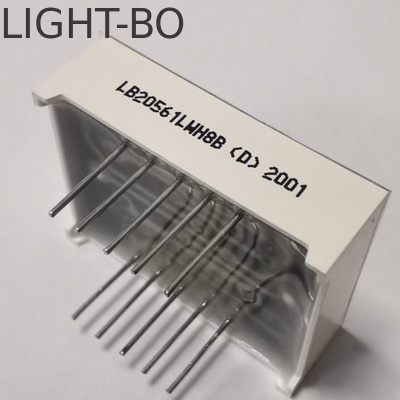

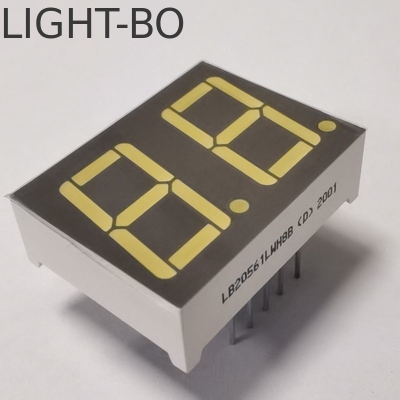

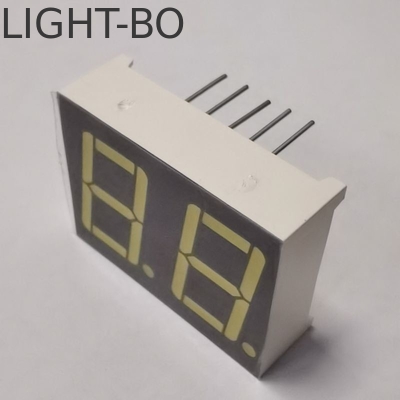

الصورة التفصيلية
خصائص المنتج الأساسية
1التباين العالي والرؤية المستهدفة
قطاعات صفراء + سطح أسود:يزيل مزيج الألوان الجريء انعكاس الضوء المحيطي (الشائع في المطبخ أو المختبرات أو المساحات الصناعية) ويضمن أن الأرقام (0-9 ، بالإضافة إلى النقاط العشرية للدقة) تبرز بشكل حاد.هذا أمر بالغ الأهمية في التطبيقات مثل مراقبي درجة الحرارة أو أجهزة العدادات الزمنية حيث يمكن أن يؤدي سوء قراءة رقم واحد إلى أخطاء تشغيلية (التسخين الزائد للأغذية، إعدادات درجة حرارة غير صحيحة).
كثافة ضوئية عالية + زاوية عرض واسعة (X / Y: 0.29-0.31):انبعاث الأبيض يوفر ضوءًا مشرقًا متسقًا عبر جميع الأجزاءفي حين أن زاوية الرؤية الواسعة تضمن القراءة من مواقع خارج المركز (مستخدم يتحقق من درجة حرارة الثلاجة بينما يقف على الجانب)، أو فني يراقب لوحة الأجهزة من جميع أنحاء مساحة العمل). لا توجد "نقاط عمياء" تضمن الاستخدام الشامل لجميع المستخدمين.
2. المتانة والاستقرار الحراري
تسريب الحرارة السريع:مصممة بمواد فعالة حرارياً (التغليف ، الركيزة) لمنع ارتفاع درجة الحرارة في الأجهزة المغلقة (تحكمات الفرن الكهربائي ، غرف الأجهزة المغلقة)يلمع، أو تلف دائم ناتج عن الحرارة المحاصرة، مما يضمن أداء ثابت حتى في ظروف تشغيل دافئة (قرب محركات الأجهزة أو الآلات الصناعية).
قطاعات متساوية متواصلة:يوزع الضوء بالتساوي على كل من الأرقام وجميع القطاعات السبع، مما يلغي "البقع المظلمة" أو الحواف المتلاشية.هذا التناسق يضمن القراءة الكاملة للأرقام المعقدة ويمنع الخلط بين الأرقام المماثلة.
3التكامل السهل وتخصيص
القطبية الشائعة للأنود:يطابق تصاميم الدوائر القياسية لمعظم السائقين 7-قطاع، والقضاء على الحاجة إلى عكس الجهد المخصص. يبسط تصميم PCB للمصنعين،تقليل وقت البحث والتطوير وضمان التوافق مع تخطيطات الأجهزة الحالية (ترقية ألواح التحكم في درجة الحرارة القديمة).
متوافقة مع IC وسهلة التجميع:يعمل بسلاسة مع برامج تشغيل IC المتوفرة، مما يتيح التكامل بين التشغيلات.عامل الشكل المدمج 25 × 19 × 8 مم يدعم التثبيت المباشر على أقراص PCB أو التوافق مع المقابس القياسية حتى في لوحات الأجهزة الكثيفة مع مكونات متعددةالتصميم الآلي وسهل التجميع يقلل من عيوب الإنتاج لطلبات الحجم الكبير.
تكوينات قابلة للتخصيص:يقبل التصاميم المخصصة (تعديل المسافة بين القطاعات، وتعديل تخطيطات الدبوس،أو الألوان البديلة) لتناسب احتياجات الأجهزة الفريدة من نوعهاأدوات صناعية متخصصة).
4الامتثال التنظيمي والموثوقية على المدى الطويل
متوافق مع RoHS:خالية من المواد المقيدة (الرصاص والزئبق والكادميوم) ، تلبي اللوائح العالمية للأجهزة الإلكترونية الاستهلاكية والمعدات الصناعية. تضمن الأهلية للتصدير إلى الأسواق الرئيسية مثل الاتحاد الأوروبي،أمريكا الشمالية، وآسيا، وتتماشى مع مبادرات المنتجات الصديقة للبيئة (الأجهزة المنزلية ذات الكفاءة في استخدام الطاقة).
أداء مستقر ومدة حياة طويلة:تم بناؤه مع رقائق LED عالية الجودة وتغطية قوية لمقاومة تقلبات الجهد (الشائعة في دوائر الطاقة المنزلية / الصناعية) والاهتزاز الميكانيكي (في لوحات الأجهزة المصنعة).يدعم 50،000+ ساعات من التشغيل المستمر (أكثر من 5 سنوات من الاستخدام 24/7) ، مما يقلل من وقت التوقف عن الصيانة وتكاليف الاستبدال.
التطبيقات المستهدفة
تم تحسينها للأجهزة المدمجة والمركزة على الأرقام عبر القطاعات الاستهلاكية والتجارية والصناعية:
مراقبون درجة الحرارة:حرارة الغرفة، أنظمة التدفئة والتبريد الصناعية، وعروض الترياف المبردة، أو آلات sous vide.
الأجهزة المنزلية:أفران الميكروويف، أجهزة الطهي الحرارية، سخانات المياه الكهربائية، أو آلات صنع القهوة.
لوحات الأجهزة:مقاييس صناعية، معدات اختبار، أو أجهزة اللياقة البدنية.
مؤشرات رقمية:مقاييس الحرارة / مقاييس الرطوبة المحمولة ، شاحنات البطارية ، أو الميزان الإلكتروني.

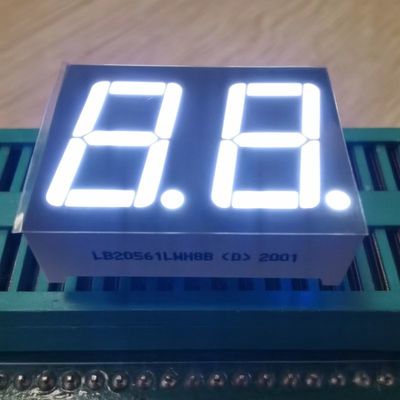

صورة سيناريو التطبيق
لماذا تختار هذا الشاشة ذات الأرقام المزدوجة؟
هذه الشاشة تحل تحدي "التقليص مقابل الأداء" للأجهزة الصغيرة:
حجمها الرقيق 25 × 19 × 8 ملم يتناسب مع الأغراض الضيقة (مراقبات درجة الحرارة المصغرة ، لوحات الأجهزة الصغيرة) دون التضحية بالرؤية أو المتانة.تسليم الحرارة السريع والقطاعات المتساوية تضمن التشغيل الموثوق به في البيئات المعرضة للحرارة أو عالية الاستخدام.تبسيط القطبية المشتركة للأنودات وتوافق IC يسهل التكامل، في حين أن التخصيص يدعم احتياجات التصميم الخاصة بالعلامة التجارية.أو لوحات الأجهزة، الرؤية، والموثوقية مسألة هذا 14.2 ملم الأبيض مزدوج الرقم 7 قطاع شاشة LED يوفر أداء ثابت والقيمة العملية.
