شاشة LED ذات 7 أجزاء حمراء فائقة الوضوح 6 أرقام 0.36 بوصة

شاشة LED ذات 7 أجزاء حمراء فائقة الوضوح 6 أرقام 0.36 بوصة

الاسم التجاري: LIGHT-BO
رقم الطراز: LB60361BR1B
الـ MOQ: 1000
السعر: Negotiate
شروط الدفع: عبر البريد، وسترين يونيون
القدرة على التوريد: 50000 قطعة/يوم
معلومات مفصلة
مكان المنشأ:
شنتشن، الصين
إصدار الشهادات:
ISO9001&RoHS
طلب:
تحكم العملية
درجة حرارة التشغيل:
-45-80 ℃
عمر:
100000 ساعة
لون:
سوبر برايت الأحمر
OEM:
نعم
شحن:
بواسطة DHL ، TNT ، UPS ، EMS ، إلخ.
تفاصيل التغليف:
EPE + كرتون
القدرة على العرض:
50000 قطعة/يوم
إبراز:

جهاز التحكم في العملية 7 شرائح شاشة LED,0.36 بوصة 7 قطعة شاشة LED

,

0.36inch 7 Segment LED Display

وصف المنتج

شاشة LED ذات 6 أرقام و 7 أقسام 9.2mm (0.36-Inch) ، أحمر مشرق للغاية ، عادي للآلات والأجهزة
لمحة عامة عن المنتج

تم تصميم هذا الشاشة LED من 6 أرقام من 7 أجزاء للقراءات الرقمية عالية الدقة والمتعددة الأرقام في الأجهزة المدمجة مع ارتفاع 9.2 ملم (0.36 بوصة) ، والأبعاد الخارجية الرقيقة (43.5 × 14.0 × 7 ملم) ،والانبعاثات الحمراء المشرقة (630-635nm طول موجة)تم تكوينه كمنشط مشترك لدمج الدوائر السلس ، ويتميز بتصميم "قطع بيضاء + سطح أسود" عالي التباين ،ضمان الرؤية الحادة في كل من البيئات المضيئة والضعيفة (eتم تصميمه للكفاءة والموثوقية ، ويقدم كثافة ضوئية عالية (50-60mcd) ، واستهلاك طاقة منخفض ،وقطاعات موحدة مستمرة مهمة لأجهزة تعمل على مدار الساعة مثل مؤشرات درجة الحرارة الرقمية أو أجهزة التحكم في الأجهزة المنزليةمع دعم 7 ألوان إضافية للانبعاثات (الأزرق والصفراء الخضراء، وما إلى ذلك) ومعتمدة من قبل RoHS، فإنه يزاوج مع سائقي IC القياسية لسهولة التجميع، مما يجعله حلًا متعدد الاستخدامات لوحة الأجهزة،الأجهزة الإلكترونية المنزلية، وأدوات مراقبة دقة.

القيم القصوى المطلقة ((Ta=25oC)

المعلم الرمز التصنيفات الوحدة
التيار الأمامي ((في كل رزمة) إيبم 20 mA
الجهد العكسي (في كل كرة) Vr 5 V
تشتيت الطاقة ((في كل رزمة) Pm 80 mW
نطاق درجة حرارة العمل فوق -40~+85 oC
نطاق درجة حرارة التخزين Tstg -40~+85 oC
درجة حرارة اللحام ((≤3 ثانية) .. 260 oC

الرمز: أحمر ساطع جداً

المعلم الرمز الحالة دقيقة النوع ماكس الوحدة
الجهد الأمامي Vf إذا = 10mA 1.8 2.2 V
الجهد العكسي Vr Ir=10uA 5 V
ضوء قوي الرابع إذا = 10mA 50 60 مكد
الطيف مع نصف القيمة △λ إذا = 10mA 20 nm
طول الموجة إذا = 10mA 630 635 nm

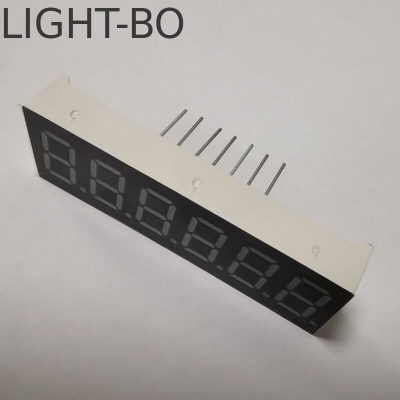

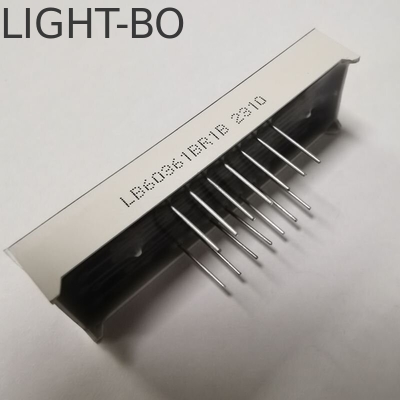

الصورة الرئيسية

شاشة LED ذات 7 أجزاء حمراء فائقة الوضوح 6 أرقام 0.36 بوصة 0شاشة LED ذات 7 أجزاء حمراء فائقة الوضوح 6 أرقام 0.36 بوصة 1

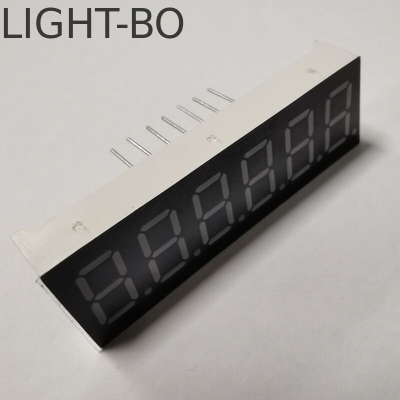

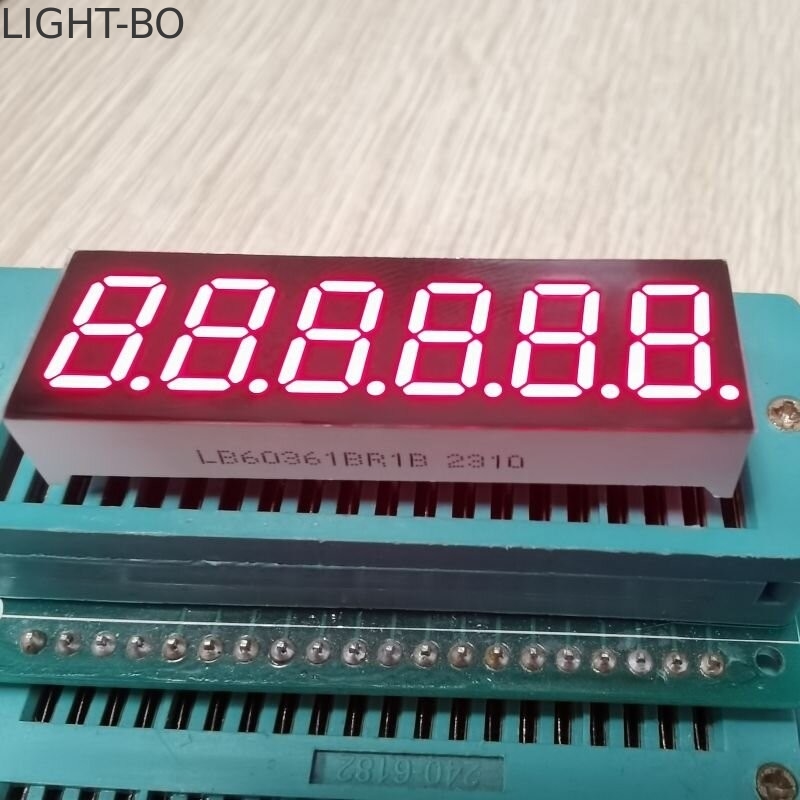

الصورة التفصيلية

شاشة LED ذات 7 أجزاء حمراء فائقة الوضوح 6 أرقام 0.36 بوصة 2شاشة LED ذات 7 أجزاء حمراء فائقة الوضوح 6 أرقام 0.36 بوصة 3

المواصفات الرئيسية

المواصفات تفاصيل
نوع العرض شاشة LED رقمية ذات ستة أرقام و سبعة أقسام
ارتفاع الرقم 9.2 ملم (0.36 بوصة) مُحسّنة للقراءات المدمجة متعددة الأرقام (مشاهدة 1-2m)
الأبعاد الخارجية 43.5 × 14.0 × 7 ملم (عمق 7 ملم رقيق يناسب الحجوزات الضيقة)
القطبية الأندود المشترك
تصميم السطح / القطاع أقسام بيضاء + سطح أسود (ضد الوهج ، تباين عال)
اللون المنبعث (المعيار) أحمر ساطع للغاية (طول موجة 630-635nm)
ألوان إضافية أزرق، أصفر أخضر، أخضر نقي، أحمر، برتقال، أصفر، أبيض
كثافة الضوء 50-60mcd (الوضوح المتوازن للمشاهدة لفترة طويلة)
الجهد الأمامي 1.8-2.2 فولت (متوافق مع دوائر الجهد المنخفض القياسية)
التيار الأمامي منخفض جداً (يقلل من استهلاك الطاقة)
الامتثال معتمد على RoHS (خالي من المواد المقيدة)
التوافق متوافق مع IC (يعمل مع 74HC595 ، TM1638 ، الخ)

خصائص المنتج الأساسية
1التباين العالي والرؤية المستهدفة
قطاعات بيضاء + سطح أسود:
مزيج الألوان الجريئة يلغي انعكاس الضوء المحيطي (الشائع في المطبخات والمختبرات ،أو المساحات الصناعية) ويضمن أن القيم ذات 6 أرقام تظل واضحة، مثل:
مؤشرات درجة الحرارة والرطوبة:"-20.5 درجة مئوية" (6 أرقام: -20.50) أو "99.9٪ RH" (6 أرقام: 099.90).
لوحات الأجهزة:قراءات الضغط أو معدلات التدفق.
على عكس الشاشات ذات التباين المنخفض، فإنه يتجنب إجهاد العين أثناء المراقبة لفترة طويلة.
انبعاث أحمر ساطع للغاية (630-635nm):طول الموجة الأحمر مرئي جداً للعين البشرية دون أن يسبب التوهج، مما يجعله مثالياً لكل من البيئات الخافتة والمساحات المشرقة.إنه يصل إلى توازن مثالي، ومشرق بما يكفي ليتم ملاحظته في لمحة، ولكن ليس ساحقة للاستخدام 24/7.
2كفاءة الطاقة وتوفير التكاليف
استهلاك طاقة منخفض + تيار منخفض للغاية:
يقلل من استهلاك الطاقة، ويقدم فوائد مزدوجة:
أجهزة تعمل بالبطاريات:أجهزة قياس درجة الحرارة والرطوبة المحمولة أو أدوات الاختبار المحمولة (تمدد عمر البطارية بنسبة 30-40٪ مقارنةً بالعروض ذات التيار الأعلى ، مما يقلل من تواتر الاستبدال).
معدات تعمل على مدار الساعة:لوحات تحكم الأجهزة المنزلية أو شاشات مراقبة العمليات الصناعية
تكلفة التطوير المنخفضة:متوافق مع دوائر الأندود المشتركة القياسية وسائقات IC المتوفرة ، مما يلغي الحاجة إلى أجهزة مخصصة أو أبحاث وتطوير معقدة.يقلل من تكاليف التصنيع للعلامات التجارية التي تدمج الشاشة في أجهزة الحجم الكبير.
3. المتانة والأداء الموحد
قطاعات متساوية متواصلة:
يتم توزيع الضوء بالتساوي على جميع الأرقام والقطاعات الستة ، مما يزيل "البقع المظلمة" أو الحواف المتلاشية التي تشوه القيم متعددة الأرقام. هذا التناسق يضمن القراءة الموثوقة ،تجنب الأخطاء المكلفة في تطبيقات الدقة.
أداء مستقر ومدة حياة طويلة:مبنية مع رقائق LED عالية الجودة وتغليف قوي لمقاومة تقلبات الجهد والاهتزاز الميكانيكيتقليل وقت توقف الصيانة وتكاليف الاستبدال.
4سهولة الاندماج والتنوع
القطبية الشائعة للأنود:
يتناسب مع تصاميم الدوائر القياسية لمعظم السائقين ذوي 7 أجزاء، مما يلغي الحاجة إلى عكس الجهد المخصص.ضمان التوافق مع تخطيطات الأجهزة القائمة.
تجميع سهل وتصميم نحيف:يسمح عامل الشكل 43.5 × 14.0 × 7 ملم وتخطيط الدبوس الموحد بالتركيب المباشر على الأقراص الصلبة حتى في لوحات الأجهزة الكثيفة ذات مكونات متعددة.يدعم التجميع الآلي للإنتاج الكبير.
مرونة متعددة الألوان:وبالإضافة إلى اللون الأحمر الساطع، هناك 7 ألوان إضافية تلبي الاحتياجات الوظيفية والجمالية:
الأزرق / الأخضر النقي:لأجهزة المنزل الذكي الحديثة
اللون اللون:لأجهزة أسلوب ريترو أو مقاييس صناعية
أصفر أخضر/أبيض:بالنسبة للتنبيهات عالية الرؤية
التطبيقات المستهدفة
تم تحسينها لقراءات دقة 6 أرقام عبر القطاعات الاستهلاكية والصناعية والتجارية:

لوحات الأجهزة:مقاييس الضغط الصناعية، أجهزة مراقبة معدل التدفق، أو عدادات الإنتاج.
الأجهزة المنزلية:الثلاجات الذكية، الميكروويف، أو الفرن الكهربائي.
مؤشرات الحرارة الرقمية / الرطوبة:أجهزة مراقبة البيئة في المستودع أو محطات الطقس المحمولة أو لوحات التحكم في نظام التكييف
أجهزة العددية العامة:بطاقات أسعار التجزئة ، الميزانات الرقمية ، أو شاحنات البطارية.

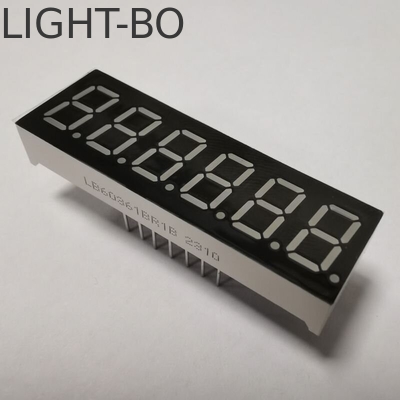

صورة سيناريو التطبيق
شاشة LED ذات 7 أجزاء حمراء فائقة الوضوح 6 أرقام 0.36 بوصة 4


لماذا تختار هذا الشاشة ذات الـ 6 أرقام و 7 أقسام؟
هذه الشاشة تحل تحدي الدقة متعدد الأرقام للأجهزة المدمجة:

تخطيطها ذو 6 أرقام يسمح بقراءات مفصلة لا يمكن أن تتطابق مع شاشات العرض ذات 2 أو 3 أرقام.التصميم عالي التباين والانبعاث الأحمر الساطع يضمن القراءة في أي بيئة، في حين أن استخدام الطاقة المنخفض يقلل من تكاليف التشغيل.مما يجعلها خيارًا فعالًا من حيث التكلفة لمصنعي الحجم الكبير.بالنسبة للعلامات التجارية التي تبني لوحات أدوات، أو أجهزة منزلية ذكية، أو أجهزة مراقبة دقة، حيث يكون الدقة متعددة الأرقام والتكامل مهمين، هذا 0شاشة LED ذات 36 بوصة حمراء ساطعة للغاية ذات 6 أرقام و 7 أقسام توفر موثوقيةوالكفاءة والقيمة العملية.
