| الاسم التجاري: | LIGHT-BO |
| رقم الطراز: | LB20561LWH8B |
| الـ MOQ: | 1000 |
| السعر: | Negotiate |
| شروط الدفع: | عبر البريد، وسترين يونيون |
| القدرة على التوريد: | 50000 قطعة/يوم |

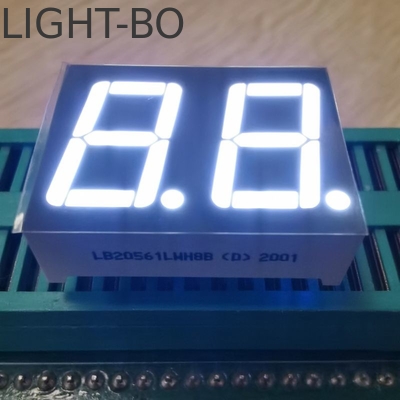

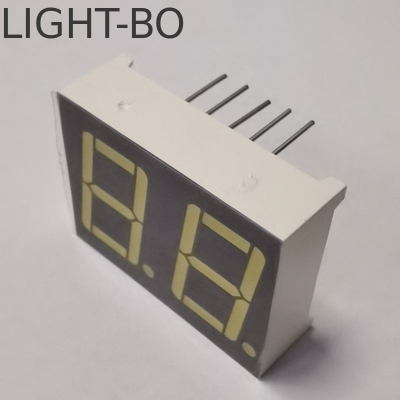

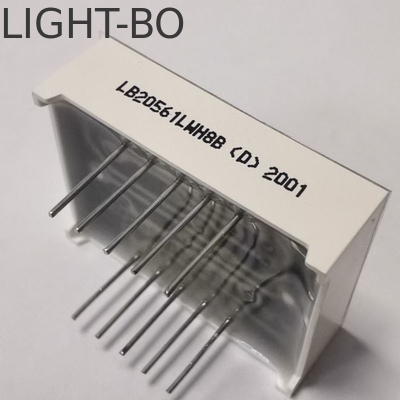

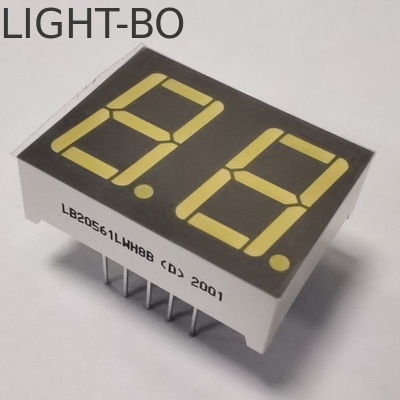

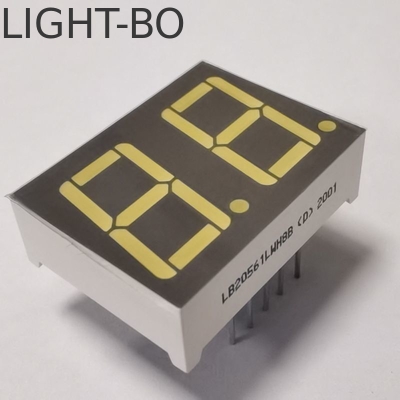

شاشة LED ذات 7 مقاطع رقمية مزدوجة – 14.2 مم (0.56 بوصة)، أبيض فائق السطوع، كاثود مشترك
منطقة الصورة الرئيسية للمنتج
(يوصى بصور عالية الدقة من 4 إلى 6 صور لإبراز الميزات الرئيسية)
لقطة مقربة مضيئة: لقطة واضحة للأرقام المزدوجة (مثل "25" أو "08") باللون الأبيض فائق السطوع، مع مقاطع صفراء وسطح أسود — تُظهر عدم وجود "نقاط ساخنة" أو حواف باهتة لقراءة متسقة.
رسم تخطيطي بابعاد: أبعاد خارجية مميزة 25×19×8 مم وارتفاع رقمي 14.2 مم (0.56 بوصة)، تصور الشكل المضغوط للأجهزة محدودة المساحة.
اختبار زاوية الرؤية الواسعة:لقطات بزاوية جانبية (مطابقة X/Y 0.29-0.31) لإظهار رؤية واضحة من المواضع غير المركزية (مثل عرض لوحة التحكم من الجانب).
نموذج تطبيق:مدمج في جهاز منزلي (مثل منظم حرارة يظهر "22℃") أو مؤشر صناعي (مثل عداد عملية يظهر "50") ليعكس الاستخدام في العالم الحقيقي.
لقطة تفصيلية للمعلمة: لقطة مقربة لعلامة "كاثود مشترك (CC)" وشعار RoHS، مما يعزز الامتثال ووضوح القطبية.
نقاط البيع الرئيسية
1. سطوع أبيض فائق وشرائح موحدة
شدة إضاءة عالية 120-140mcd: يخترق الانبعاث الأبيض فائق السطوع الضوء المحيط الساطع (مثل أضواء المطبخ العلوية، إضاءة ورشة العمل الصناعية) دون وهج — وهو أمر بالغ الأهمية للقراءات "في لمحة" (مثل التحقق من "25℃" في منظم الحرارة أو عداد "99"). على عكس الشاشات ذات السطوع المنخفض (80-100mcd)، فإنه يتجنب التحديق أو القراءة الخاطئة في البيئات المضاءة جيدًا.
مقاطع موحدة مستمرة:يضمن وضع LED المتقدم والمقاطع الصفراء الناشرة للضوء عدم وجود "بقع داكنة" (مثل مقطع باهت في "8" يخطئ في "3"). هذا التوحيد ضروري للتطبيقات الدقيقة مثل المؤشرات الرقمية، حيث يمكن أن تؤدي الأخطاء المرئية الصغيرة إلى أخطاء تشغيلية.
2. تصميم مضغوط وزاوية رؤية واسعة
شكل مصغر 25×19×8 مم: يناسب العمق النحيف 8 مم والبصمة المدمجة بسلاسة في الأجهزة الصغيرة — على سبيل المثال، موازين الحرارة المحمولة، لوحات المفاتيح الذكية، أو العدادات الصناعية الصغيرة — دون الحاجة إلى علب ضخمة. مثالي لتصميمات المنتجات التي تعطي الأولوية لجماليات أنيقة.
زاوية رؤية واسعة X/Y 0.29-0.31: تزيل الرؤية الواضحة من المواضع غير المركزية (مثل المستخدم الذي يقف بجانب منظم الحرارة المثبت على الحائط) الحاجة إلى التوافق المباشر مع الشاشة. مثالي للمساحات المشتركة (مثل المكاتب والمطابخ) حيث يتفاعل المستخدمون مع الأجهزة من زوايا متعددة.
3. كفاءة الطاقة وإدارة الحرارة
استهلاك منخفض للطاقة (5-10 مللي أمبير لكل LED): يقلل السحب الحالي المنخفض للغاية من استخدام الطاقة، مما يجعله مناسبًا للأجهزة التي تعمل بالبطارية (مثل مستشعرات درجة الحرارة اللاسلكية) أو المعدات التي تعمل على مدار الساعة طوال أيام الأسبوع (مثل شاشات العمليات الصناعية). يطيل عمر البطارية بنسبة 30-40% مقارنة بالشاشات ذات التيار الأعلى.
تبديد الحرارة السريع: يمنع التصميم الحراري للشاشة تراكم الحرارة (حتى أثناء الاستخدام المستمر)، وتجنب تدهور الأداء (مثل تعتيم السطوع) أو تلف المكونات. أمر بالغ الأهمية للأجهزة ذات التهوية المحدودة (مثل لوحات الأجهزة المختومة).
4. سهولة التكامل والتخصيص
توافق IC:يعمل بسلاسة مع ICs سائق 7 مقاطع الشائعة، مما يلغي الحاجة إلى تصميم دائرة مخصصة. يبسط التجميع للمصنعين ويقلل من وقت البحث والتطوير للمنتجات الجديدة.
خيارات قابلة للتخصيص: يدعم التعديلات المصممة خصيصًا لتناسب الاحتياجات المحددة — على سبيل المثال، تباعد المقاطع المعدل لتخطيطات اللوحات الفريدة، أو موضع العلامة العشرية (على سبيل المثال، لدرجة الحرارة "22.5℃")، أو مطابقة درجات ألوان المقاطع الصفراء لجماليات العلامة التجارية.
سهولة التجميع:يتيح تخطيط الدبوس القياسي والحجم الصغير تركيب SMT (تقنية التثبيت السطحي) الآلي أو التثبيت اليدوي من خلال الفتحة، مما يقلل من أخطاء الإنتاج ويسرع التصنيع.
التطبيقات المستهدفة
1. الأجهزة المنزلية
منظمات الحرارة/أجهزة الترطيب:عرض درجة الحرارة (مثل "22℃") أو الرطوبة (مثل "55%").
أفران الميكروويف/مواقد الحث:إظهار وقت الطهي (مثل "02:30") أو مستويات الطاقة (مثل "70").
أجهزة المطبخ الصغيرة (الخلاطات/المحمصات):تشير إلى إعدادات السرعة (مثل "3") أو مستويات التحميص (مثل "5").
2. المؤشرات الصناعية والتجارية
عدادات العمليات: تتبع وحدات الإنتاج (مثل "99" قطعة) أو دورات الماكينة (مثل "50" تشغيل).
شاشات البيئة: عرض درجة الحرارة (مثل "28℃") أو الضغط (مثل "100 كيلو باسكال") في ورش العمل/المستودعات.
إمدادات الطاقة/عدادات الجهد: إظهار جهد الخرج (مثل "12 فولت") أو التيار (مثل "0.5 أمبير").
3. الإلكترونيات الاستهلاكية
أدوات القياس المحمولة: موازين الحرارة المحمولة (مثل "37.5℃") أو المقاييس الرقمية (مثل "5.0 كجم").
أجهزة المنزل الذكي:المفاتيح الذكية (مثل "01" للقناة 1) أو شواحن البطاريات (مثل "80" لسعة 80%).
ضمان الجودة
اختبار السطوع والتوحيد: تخضع كل وحدة لفحوصات شدة الإضاءة (120-140mcd) وفحوصات توحيد المقاطع لضمان عدم وجود عيوب بصرية.
الاستقرار البيئي:يتم اختبار العينات لمدة 24 ساعة من التشغيل عند -40℃~85℃ للتحقق من الأداء في ظل درجات الحرارة القصوى، مع التحقق من تبديد الحرارة السريع عبر التصوير الحراري.
الضمان: ضمان لمدة عام واحد للأضرار غير البشرية. إذا تعطلت الشاشة بسبب عيوب التصنيع (مثل تعتيم المقاطع، المشكلات المتعلقة بالحرارة)، يتم توفير بديل مجاني (رقم الدفعة مطلوب).
الأسئلة الشائعة (FAQ)
س: هل يمكن تخصيص الشاشة لإضافة علامة عشرية؟
ج: نعم — يمكن إضافة نقاط عشرية إلى رقم واحد أو كلا الرقمين (مثل "22.5" لدرجة الحرارة) لدعم القراءات الدقيقة.
س: هل يمكن تخصيص لون المقطع الأصفر ليناسب جماليات جهازي؟
ج: بالتأكيد — نحن نقدم درجات ألوان صفراء قابلة للتعديل (مثل الأصفر الدافئ والأصفر الساطع) للتوافق مع لغة تصميم منتجك.
س: هل تؤثر زاوية الرؤية الواسعة على السطوع؟
ج: لا — حتى في أقصى زوايا الرؤية (X/Y 0.29-0.31)، يظل السطوع في حدود 10% من الشدة المواجهة، مما يضمن إمكانية القراءة المتسقة.
الحد الأقصى المطلق للتقييمات (Ta=25ºC)
| تخصيص | رمز | التقييمات | وحدة |
| التيار الأمامي (لكل قالب) | Ipm | 20 | mA |
| الجهد العكسي (لكل قالب) | Vr | 5 | V |
| تبديد الطاقة (لكل قالب) | Pm | 80 | mW |
| نطاق درجة حرارة التشغيل | Topr | -40~+85 | ºC |
| نطاق درجة حرارة التخزين | Tstg | -40~+85 | ºC |
| درجة حرارة اللحام (≤3 ثوانٍ) | Th | 260 | ºC |
الكود: أبيض فائق السطوع -WH
| تخصيص | رمز | شرط | دقيقة | النوع | الحد الأقصى | وحدة |
| الجهد الأمامي | Vf | If=10mA | 2.8 | 3.2 | V | |
| الجهد العكسي | Vr | Ir=10uA | 5 | V | ||
| شدة الإضاءة | Iv | If=10mA | 120 | 140 | mcd | |
| درجة حرارة لون LED | K | If=10mA | 5500 | 20 | 6800 | K |
| إحداثيات اللون | X/Y | If=10mA | 0.29,0.32 | 0.30,0.33 | nm |
الصورة الرئيسية
صورة التفاصيل
صورة التطبيق
التطبيقات:
تستخدم على نطاق واسع لوحدات التحكم في درجة الحرارة والمؤشرات الرقمية والأجهزة المنزلية ولوحات الأدوات وما إلى ذلك.
ضمان الجودة
اختبار السطوع والتوحيد: تخضع كل وحدة لفحوصات شدة الإضاءة (120-140mcd) وفحوصات توحيد المقاطع لضمان عدم وجود عيوب بصرية.
الاستقرار البيئي: يتم اختبار العينات لمدة 24 ساعة من التشغيل عند -40℃~85℃ للتحقق من الأداء في ظل درجات الحرارة القصوى، مع التحقق من تبديد الحرارة السريع عبر التصوير الحراري.
الضمان: ضمان لمدة عام واحد للأضرار غير البشرية. إذا تعطلت الشاشة بسبب عيوب التصنيع (مثل تعتيم المقاطع، المشكلات المتعلقة بالحرارة)، يتم توفير بديل مجاني (رقم الدفعة مطلوب).
الأسئلة الشائعة (FAQ)
س: هل يمكن تخصيص الشاشة لإضافة علامة عشرية؟
ج: نعم — يمكن إضافة نقاط عشرية إلى رقم واحد أو كلا الرقمين (مثل "22.5" لدرجة الحرارة) لدعم القراءات الدقيقة.
س: هل يمكن تخصيص لون المقطع الأصفر ليناسب جماليات جهازي؟
ج: بالتأكيد — نحن نقدم درجات ألوان صفراء قابلة للتعديل (مثل الأصفر الدافئ والأصفر الساطع) للتوافق مع لغة تصميم منتجك.
س: هل تؤثر زاوية الرؤية الواسعة على السطوع؟
ج: لا — حتى في أقصى زوايا الرؤية (X/Y 0.29-0.31)، يظل السطوع في حدود 10% من الشدة المواجهة، مما يضمن إمكانية القراءة المتسقة.
