| الاسم التجاري: | LIGHT-BO |
| رقم الطراز: | LB10401FUR1B |
| الـ MOQ: | 1000 |
| السعر: | negoitate |
| شروط الدفع: | ويسترن يونيون،T/T |
| القدرة على التوريد: | 50000 قطعة/يوم |
شاشة LED الكاثودية المشتركة ذات الرقمية الواحدة من 7 أرقام للوجهات الرقمية
لمحة عامة عن المنتج
أقدم لك الـ "أولترا بريتش ريد"16 ملم) شاشة LED الكاثودية المشتركة ذات الأرقام الواحدة ذات الشرائح السبع الحلول العددية المصممة بدقة مصممة خصيصًا لمؤشرات الميزان الرقمي وعروض الأرقام المدمجةتم تصميم هذه الوحدة من أجل إعطاء الأولوية للقراءة والمتانة وكفاءة المساحة، وتتفوق في عرض قيم الوزن (على سبيل المثال، من 0 إلى 9 للجرام، الكيلوغرام،أو الجنيهات) في سيناريوهات التوزيع التجارية والمنزلية.
يضمن ارتفاع الحرف الذي يبلغ 0.4 بوصة (10.16 مم) وضوحًا من 0.5 إلى 1.5 متر (مسافة مشاهدة مقياس الوزن النموذجية) ، في حين أن 9.8 × 18.7 × 5 ضيق للغاية.1mm عامل الشكل يتناسب بسلاسة في لوحات الميزان متعددة الأرقام (eعلى سبيل المثال، 4 شاشات مشتركة لـ 123.4g ¥). تضيف الشرائح البيضاء على السطح الأسود إلى التباين مع الضوء الأحمر المشرق للغاية، مما يضمن الرؤية حتى في الضوء المحيطي الساطع (على سبيل المثال،أماكن تسجيل السوق في المتاجر الكبرىمع قطبية الكاثود المشتركة، واستهلاك الطاقة المنخفضة، والامتثال RoHS، فإنه يوازن موثوقية، وكفاءة الطاقة،ومعايير السلامة العالمية.
القيم القصوى المطلقة ((Ta=25oC)
| المعلم | الرمز | التصنيفات | الوحدة |
| التيار الأمامي ((في كل رزمة) | إيبم | 20 | mA |
| الجهد العكسي (في كل كرة) | Vr | 5 | V |
| تشتيت الطاقة ((في كل رزمة) | Pm | 80 | mW |
| نطاق درجة حرارة العمل | فوق | -40~+85 | oC |
| نطاق درجة حرارة التخزين | Tstg | -40~+85 | oC |
| درجة حرارة اللحام ((≤3 ثانية) | .. | 260 | oC |
الرمز: الأحمر المشرق - UR
| المعلم | الرمز | الحالة | دقيقة | النوع | ماكس | الوحدة |
| الجهد الأمامي | Vf | إذا = 10mA | 1.8 | 2.2 | V | |
| الجهد العكسي | Vr | Ir=10uA | 5 | V | ||
| ضوء قوي | الرابع | إذا = 10mA | 80 | 100 | مكد | |
| الطيف مع نصف القيمة | △λ | إذا = 10mA | 20 | nm | ||
| طول الموجة | Dλ | إذا = 10mA | 625 | 635 |
nm |

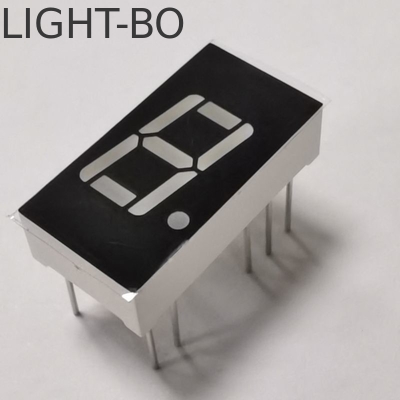

الصورة الرئيسية

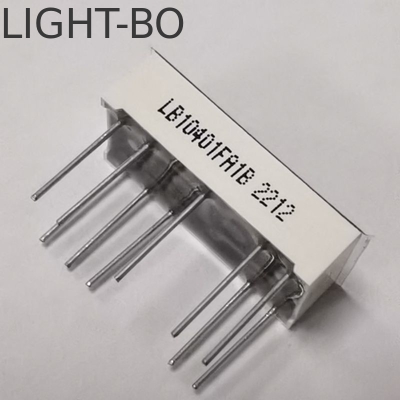

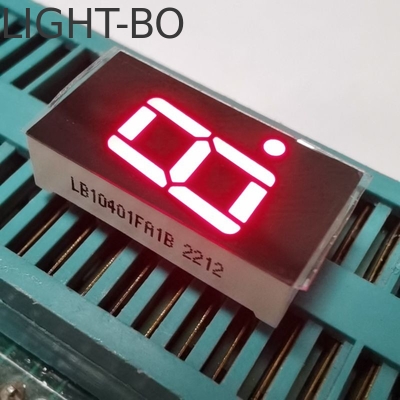

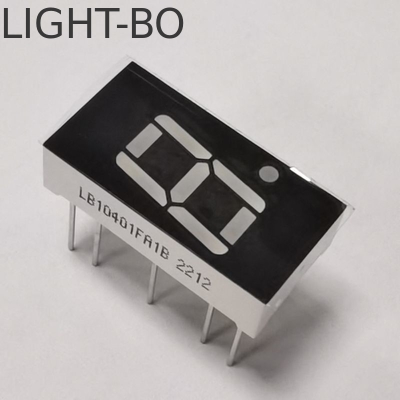

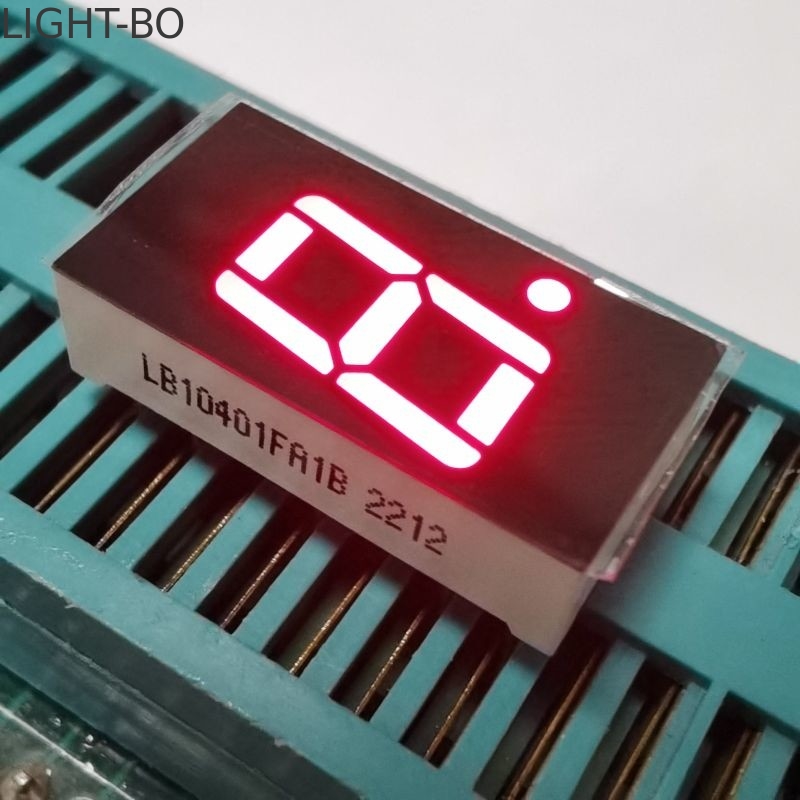

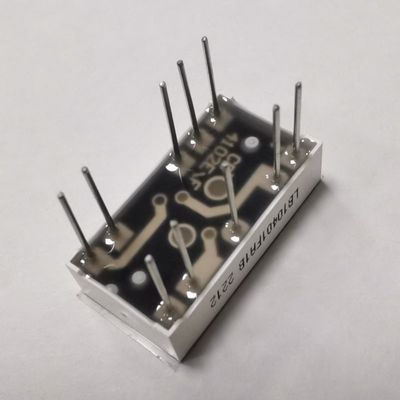

الصورة التفصيلية
الخصائص الرئيسية (الموزونة المثلى)
1رؤية ممتازة لقراءات الوزن
الإضاءة الحمراء المشرقة (80-90mcd):يقطع الضوء الأحمر من خلال الضوء المحيطي الساطع (أضواء المتاجر الفلورسنتية ، ضوء الشمس لضمان أن أرقام الوزن واضحة وقابلة للقراءة) حاسمة لوزن دقيق (على سبيل المثال ،تجنب الأخطاء في مقاييس البقالة أو قياسات الخبز المنزلي).
قطاعات بيضاء على سطح أسود:يزيل التباين العالي التوهج ويضمن أن كل قطعة (على سبيل المثال، شريط العلوي من 8، شريط السفلي من 6) واضحة.يخلط بين 3 و 8 مما قد يؤدي إلى أخطاء في حسابات الوزن.
10.16ملم ارتفاع الشخصية:توازن قابلية القراءة والتكامل كبيرة بما فيه الكفاية لتمييز الزيادات الصغيرة في الوزن (على سبيل المثال ، 1g مقابل 2g ) ولكنها صغيرة بما فيه الكفاية لتناسب 3 5 أرقام في لوحة وزن ضيقة.
2- كفاءة في استخدام المساحة وسهولة التكامل
الحجم المدمج للغاية (9.8 × 18.7 × 5.1 ملم):تم تصميمها لتخطيطات الميزانات متعددة الأرقام، يمكن وضع العديد من الشاشات أفقيًا (على سبيل المثال، 4 شاشات لـ 1200 غرام) دون إضاعة المساحة، مثالية للميزانات الدقيقة المحمولة (على سبيل المثال،الميزانات المتنقلة الجيبية) أو نماذج سطح العمل مع مساحة محدودة للوحة.
قطبية الكاثود المشتركة:يعمل مع وحدات التشغيل القياسية للمقاييس (مثل TM1637 ، HT1621) يسهل تصميم الدوائر لمصنعي المقاييس ويدعم التكامل السلس مع وحدات استشعار الوزن (مثلخلايا الحمل).
تجميع سهل:متوافق مع تركيب PCB وخطوط الإنتاج الآلي يمكن إنتاج المقاييس بكميات كبيرة بكفاءة ، مما يقلل من تكاليف العمالة ويضمن محاذاة الشاشة بشكل ثابت (حاسمة لقراءات متعددة الأرقام).
3أداء موثوق به لوزن السيناريوهات
التشغيل المستقر في البيئات المتغيرة:يتحمل تقلبات درجة الحرارة (0°C~50°C، نموذجية للمحلات التجارية/المطبخ) والاهتزازات البسيطة (مثل وضع الأشياء على الميزان)الحفاظ على سطوع القطاع المتساوي بدون التوهج أثناء تحديثات الوزن.
عمر طويل (أكثر من 50,000 ساعة):تتطابق رقائق LED عالية الجودة مع عمر الخدمة البالغ 5-8 سنوات لمعظم الميزانات، مما يقلل من تكاليف الصيانة والاستبدال (حاسمة للميزانات التجارية المستخدمة لمدة 8 ساعات أو أكثر يوميًا).
استهلاك طاقة منخفض (1015mA / LED): يقلل من استهلاك الطاقة ، مما يجعله مثاليًا للمقاييس المحمولة التي تعمل بالبطارية (مثل ،أوزان الأمتعة) يطيل عمر البطارية بنسبة 25% مقارنة مع شاشات العرض ذات التيار الأعلى، مما يقلل من متاعب المستخدم من الشحن المتكرر.
4التنوع والامتثال
خيارات الألوان المتعددة:بالإضافة إلى اللون الأحمر المشرق للغاية، اختر من بين الأزرق (الجمال الحديث) ، والأخضر (التصاميم المتماسكة بيئة) ، والأبيض، والخزف، أو البرتقالي مرنة لتحديد هوية العلامة التجارية (مثل،الأبيض للمقاييس المطبخية الممتازة) أو الإشارات الوظيفية (.مثلًا، الأحمر لـ"إشارات الوزن الزائد").
تصميم قابل للتخصيص:يدعم المواصفات المحددة للعميل (على سبيل المثال ، حجم القطاع المعدل ، والإضاءة المعدلة ، أو عوامل الشكل المخصصة) لتناسب نماذج الميزان الفريدة (على سبيل المثال ،الميزانات الصناعية الثقيلة أو الميزانات الصغيرة للمجوهرات).
متوافق مع RoHS:خالية من الرصاص والزئبق والمواد الضارة الأخرى، تلبي معايير السلامة العالمية للأجهزة الإلكترونية الاستهلاكية والتجارية، مما يضمن الامتثال في أسواق مثل أوروبا وأمريكا الشمالية وآسيا.
المواصفات التقنية
| الفئة | المعلم | المواصفات (الميزة لوزن المقياس) |
|---|---|---|
| التصميم الأساسي | نوع العرض | شاشة LED ذات رقم واحد من 7 أقسام |
| القطبية | الكاثود المشترك | |
| طول الشخصية | 0.4 بوصة (10.16 ملم) | |
| الأبعاد الخارجية (L × W × H) | 9.8 × 18.7 × 5.1 ملم | |
| الجزء/البناء السطحي | قطاعات بيضاء على السطح الأسود | |
| الأداء البصري | إصدار اللون | الأساسية: الأحمر المشرق جداً، اختياري: الأزرق/الاخضر/الأبيض/الأحمر/البرتقالي |
| كثافة الضوء | 80-90 ميكرد | |
| المعلمات الكهربائية | الجهد الأمامي (VF) | 1.8-2.3 فولت لكل مصباح |
| التيار الموصى به للأمام | 10-15mA لكل LED | |
| استهلاك الطاقة | منخفضة (فعالة من حيث الطاقة للمقاييس التي تعمل بالبطارية / AC) | |
| الجودة والامتثال | المزايا الرئيسية | كفاءة عالية ، توزيع ضوء متساوي ، أداء مستقر ، عمر طويل |
| الامتثال |
التوافق مع توجيه RoHS |
التطبيقات
على الرغم من تحسينها لمؤشرات الميزان الرقمي ، إلا أن هذا العرض يتفوق أيضًا في:
معدات الصوت:مؤشرات مستوى الحجم (على سبيل المثال، 5 للحجم المتوسط) أو إظهار رقم المسار.
لوحات الأجهزة:قراءات رقميّة مضغوطة لمراقبي الجهد (على سبيل المثال، 12 فولت) ، مقاييس الضغط (على سبيل المثال، 2 مبا) ، أو أجهزة استشعار درجة الحرارة (على سبيل المثال، 25 درجة مئوية).
مؤشرات رقمية عامةمؤقتات العد التنازلي (على سبيل المثال ، 3 ٪ لمدة 3 ثوان) ، أضواء حالة الأجهزة (على سبيل المثال ، 1 ٪ لـ 1 ٪) ، أو أرقام اختيار ماكينات البيع.
الأجهزة التجارية:المفاتيح الرقمية للصندوق، أجهزة قياس وقت وقوف السيارات، أو معدات اللياقة البدنية (على سبيل المثال، 8 ¢ لمستوى التمرين).
صورة التطبيق
لماذا اخترت هذا الجهاز لوزن الميزان؟
وضوح القراءة:الضوء الأحمر المشرق والتباين العالي يضمن التعرف الدقيق على الأرقام ويتجنب أخطاء التوزيع المكلفة في الإعدادات التجارية.
تصميم توفير المساحة:يسمح الحجم المدمج بتخطيطات متعددة الأرقام على نطاقات رقيقة ، دون التضحية بالقراءة.
كفاءة البطارية:استخدام طاقة منخفضة يطيل عمر الميزان المحمول، وهو أمر حاسم للمستخدمين الذين يسافرون مع ميزان الأمتعة أو يستخدمون ميزان المطبخ بعيدا عن منافذ.
متانة في الصف التجاريالعمر الطويل والأداء المستقر يتعامل مع الاستخدام 24/7 في المتاجر أو المصانع ، مما يقلل من وقت التوقف عن الصيانة.
قابلة للتخصيص:يدعم التصاميم المخصصة لتتناسب مع نماذج الحجم الفريدة من مقاييس المجوهرات الصغيرة إلى المقاييس الصناعية الثقيلة.
معلومات الطلب والخدمات اللوجستية
الحد الأدنى لكمية الطلب (MOQ):500 قطعة للنماذج القياسية الحمراء المشرقة 1000 قطعة للتكوينات المخصصة
التعبئة:EPE مضاد للستاتيك + الكرتون (كل شاشة مغلفة بشكل فردي لحماية الأجزاء والأدوات أثناء الشحن).
وقت التسليم:5-7 أيام للنماذج القياسية ؛ 10-14 يومًا للتصاميم المخصصة (من الموافقة على المواصفات).
النقل:الإكسبريس (FedEx / DHL لطلبات النموذج الأول العاجلة) ، الجو (شحنات الحجم المتوسط) ، المحيط (إنتاج بكميات كبيرة للشركات المصنعة على نطاق واسع).
