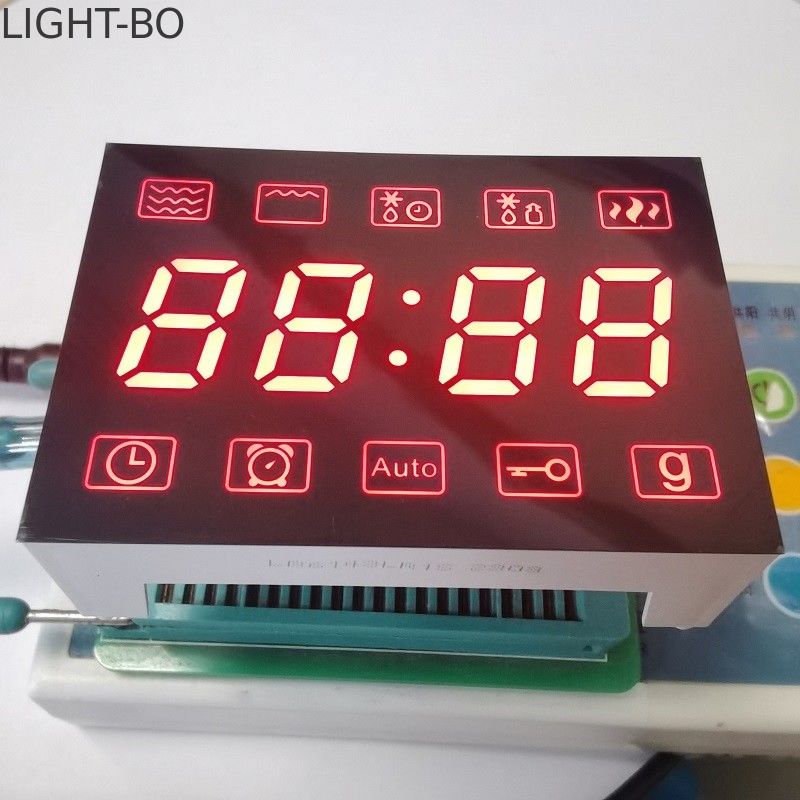

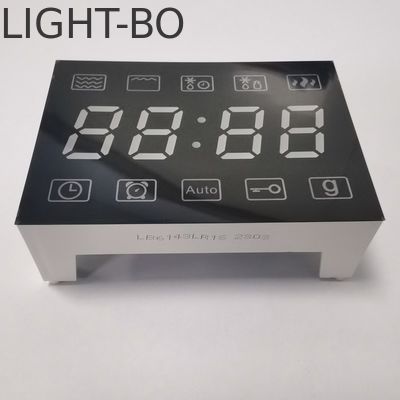

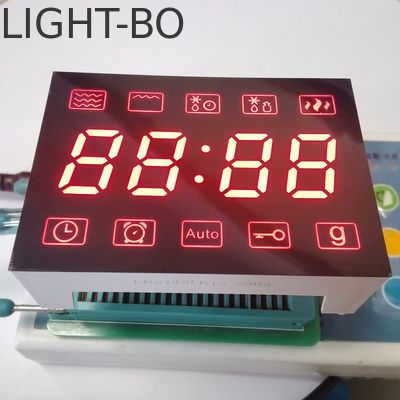

الشاشة الموجّهة بالليد ذات الشرائح 7 الأحمر فائق 4 أرقام الكاثودية المشتركة Fo التحكم بالميكروويف

• القيم القصوى المطلقة ((Ta=25oC)

  المعلم	الرمز	التصنيفات	الوحدة
  التيار الأمامي ((في كل رزمة)	إيبم	20	mA
  الجهد العكسي (في كل كرة)	Vr	5	V
  تشتيت الطاقة ((في كل رزمة)	Pm	80	mW
  نطاق درجة حرارة العمل	فوق	-40~+85	oC
  نطاق درجة حرارة التخزين	Tstg	-40~+85	oC
  درجة حرارة اللحام ((≤3 ثانية)	..	260	oC

  الرمز:أصفر أخضر-ج

  المعلم	الرمز	الحالة	دقيقة	النوع	ماكس	الوحدة
  الجهد الأمامي	Vf	إذا = 10mA	1.8		2.4	V
  الجهد العكسي	Vr	Ir=10uA	5			V
  ضوء قوي	الرابع	إذا = 10mA	30		40	مكد
  الطيف مع نصف القيمة	△λ	إذا = 10mA		20		nm
  طول الموجة	Dλ	إذا = 10mA	569		574	nm



  الرمز: الأحمر / الأصفر -Y

  المعلم	الرمز	الحالة	دقيقة	النوع	ماكس	الوحدة
  الجهد الأمامي	Vf	إذا = 10mA	1.8		2.5	V
  الجهد العكسي	Vr	Ir=10uA	5			V
  ضوء قوي	الرابع	إذا = 10mA	60		80	مكد
  الطيف مع نصف القيمة	△λ	إذا = 10mA		20		nm
  طول الموجة	Dλ	إذا = 10mA	585		595	nm



  الرمز: البرتقالي -F

  المعلم	الرمز	الحالة	دقيقة	النوع	ماكس	الوحدة
  الجهد الأمامي	Vf	إذا = 10mA	1.8		2.4	V
  الجهد العكسي	Vr	Ir=10uA	5			V
  ضوء قوي	الرابع	إذا = 10mA	60		80	مكد
  الطيف مع نصف القيمة	△λ	إذا = 10mA		20		nm
  طول الموجة	Dλ	إذا = 10mA	600		605	nm



  الرمز: أحمر ساطع جداً

  المعلم	الرمز	الحالة	دقيقة	النوع	ماكس	الوحدة
  الجهد الأمامي	Vf	إذا = 10mA	1.8		2.2	V
  الجهد العكسي	Vr	Ir=10uA	5			V
  ضوء قوي	الرابع	إذا = 10mA	50		60	مكد
  الطيف مع نصف القيمة	△λ	إذا = 10mA		20		nm
  طول الموجة	Dλ	إذا = 10mA	630		635	nm



  الرمز: الأحمر المشرق - UR

  المعلم	الرمز	الحالة	دقيقة	النوع	ماكس	الوحدة
  الجهد الأمامي	Vf	إذا = 10mA	1.8		2.2	V
  الجهد العكسي	Vr	Ir=10uA	5			V
  ضوء قوي	الرابع	إذا = 10mA	80		100	مكد
  الطيف مع نصف القيمة	△λ	إذا = 10mA		20		nm
  طول الموجة	Dλ	إذا = 10mA	625		635	nm



  الرمز: أخضر نقي -G

  المعلم	الرمز	الحالة	دقيقة	النوع	ماكس	الوحدة
  الجهد الأمامي	Vf	إذا = 10mA	2.6		3.2	V
  الجهد العكسي	Vr	Ir=10uA	5			V
  ضوء قوي	الرابع	إذا = 10mA	120		180	مكد
  الطيف مع نصف القيمة	△λ	إذا = 10mA		20		nm
  طول الموجة	Dλ	إذا = 10mA	515		525	nm


  الرمز: الأزرق المشرق البريطاني

  المعلم	الرمز	الحالة	دقيقة	النوع	ماكس	الوحدة
  الجهد الأمامي	Vf	إذا = 10mA	2.8		3.2	V
  الجهد العكسي	Vr	Ir=10uA	5			V
  ضوء قوي	الرابع	إذا = 10mA	120		140	مكد
  الطيف مع نصف القيمة	△λ	إذا = 10mA		20		nm
  طول الموجة	Dλ	إذا = 10mA	460		465	nm

•

• الرمز: أبيض ساطع جداً -WH

  المعلم	الرمز	الحالة	دقيقة	النوع	ماكس	الوحدة
  الجهد الأمامي	Vf	إذا = 10mA	2.8		3.2	V
  الجهد العكسي	Vr	Ir=10uA	5			V
  ضوء قوي	الرابع	إذا = 10mA	120		140	مكد
  درجة حرارة لون LED	ك	إذا = 10mA	5500	20	6800	ك
  إحداثيات اللون	X/Y	إذا = 10mA	0.29,0.32		0.30,0.33	nm

•

تطبيق شاشات LED

-- معدات الصوت أو لوحات الأجهزة

-- استخدام عام للمؤشرات الرقمية

-- منتجات الوسائط المتعددة

-- عرض سعر الصرف المصرفي

-- شاشة ساعة LED؛

-- الشاشة لمحطات البنزين وغيرها من مناطق العرض المختلفة للمعدات / الآلات.
