| الاسم التجاري: | LIGHT-BO |
| رقم الطراز: | LB50563IWH3B |
| الـ MOQ: | 1000 |
| السعر: | Negotiate |
| شروط الدفع: | TT مقدما |
| القدرة على التوريد: | 50000 قطعة/يوم |
المواصفات:

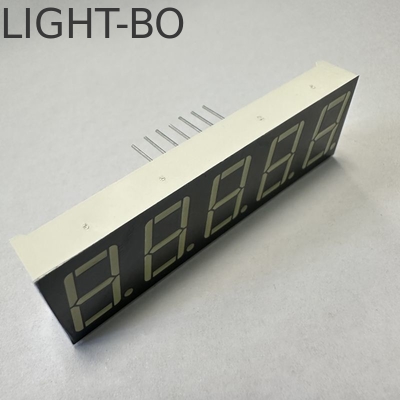

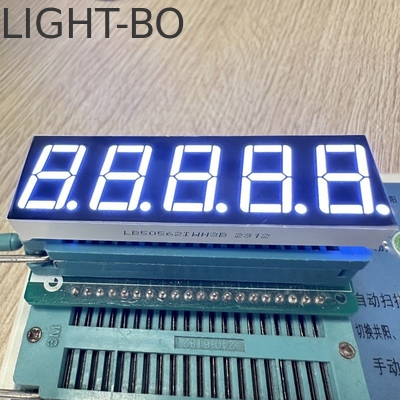

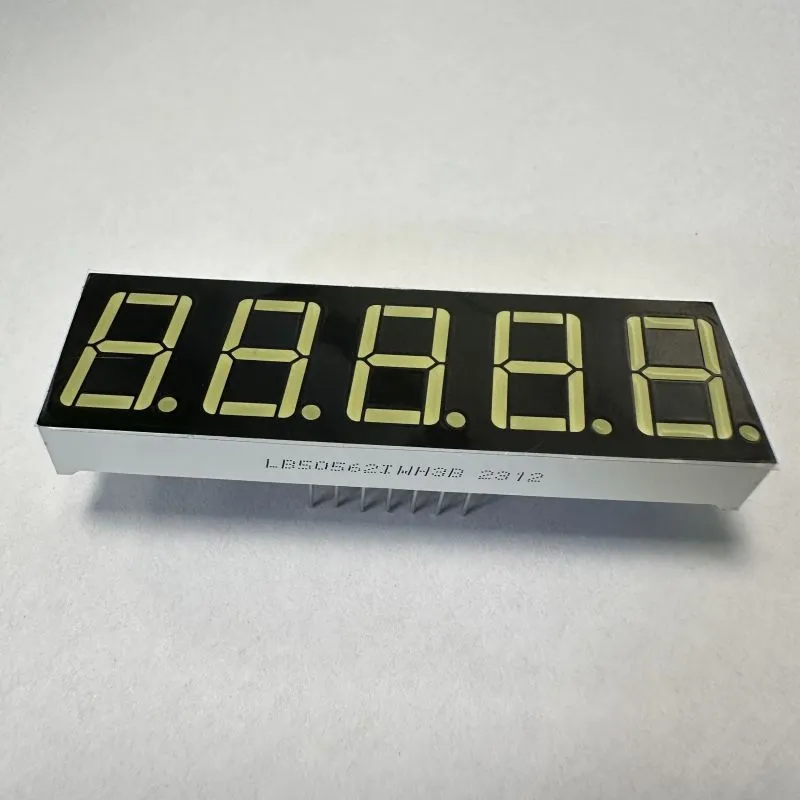

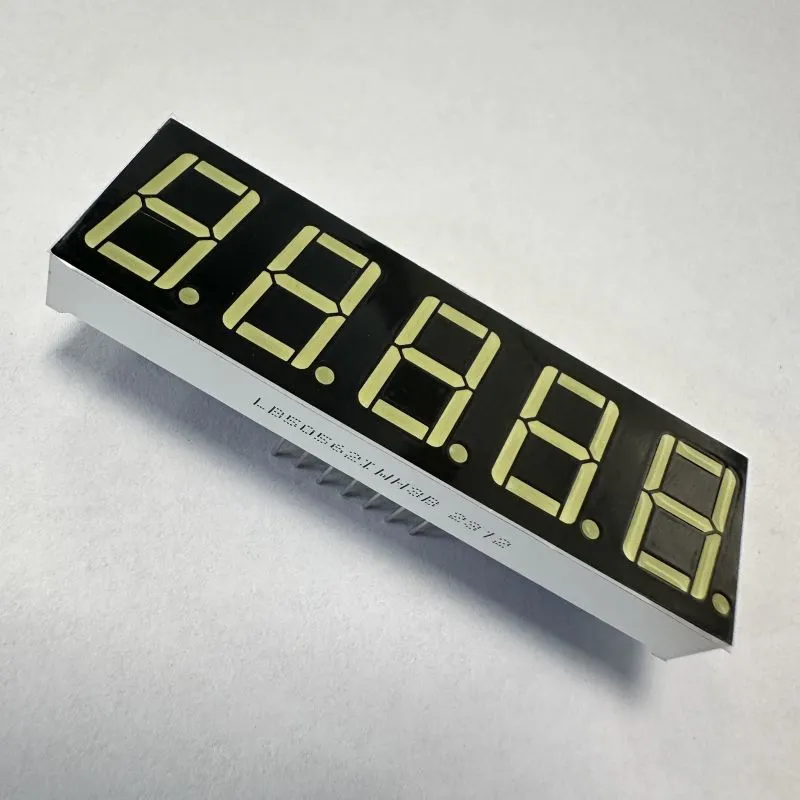

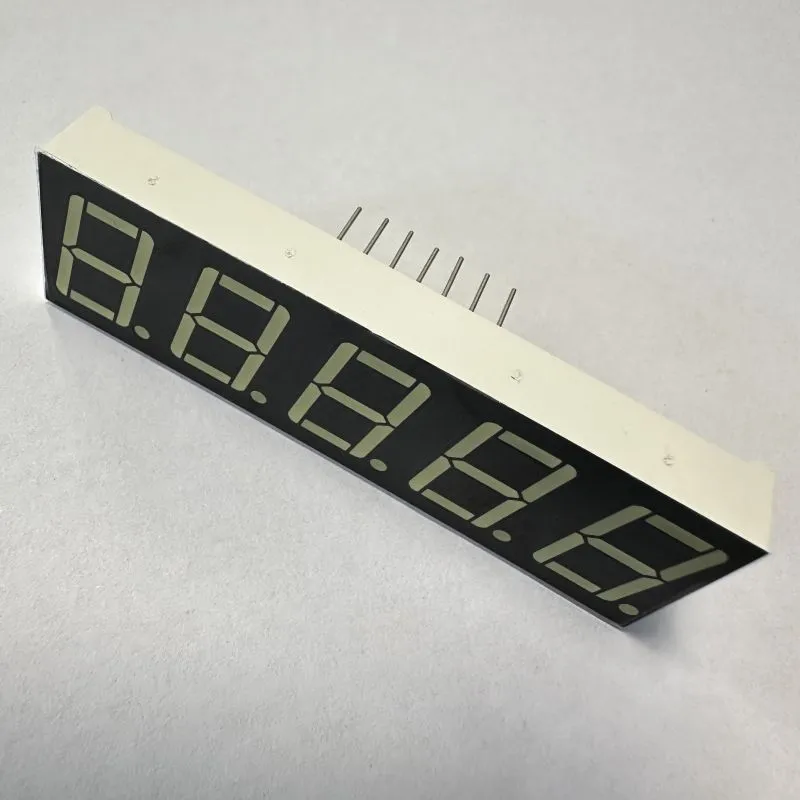

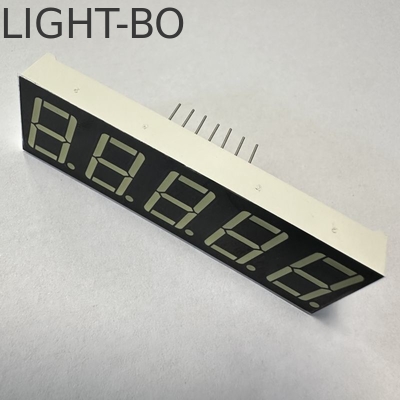

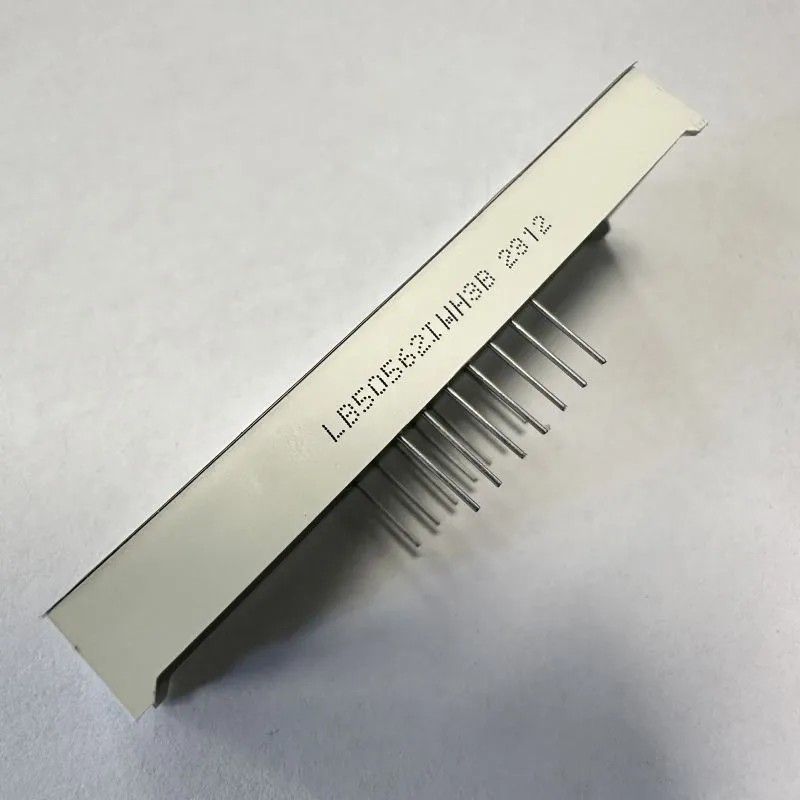

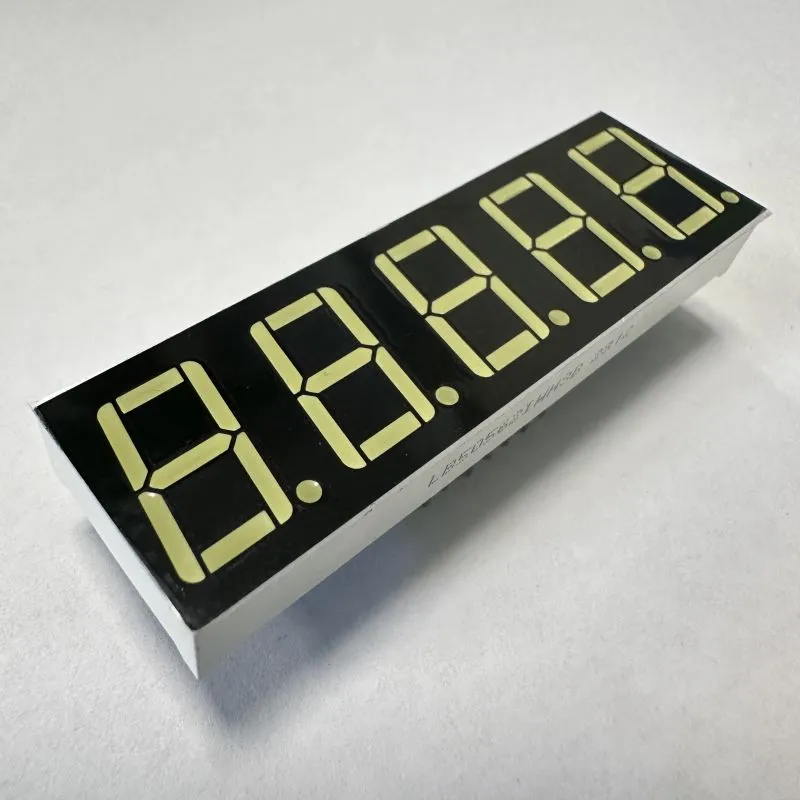

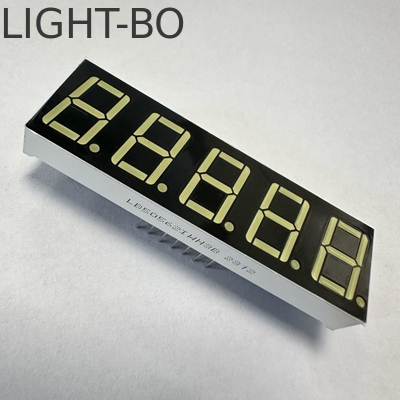

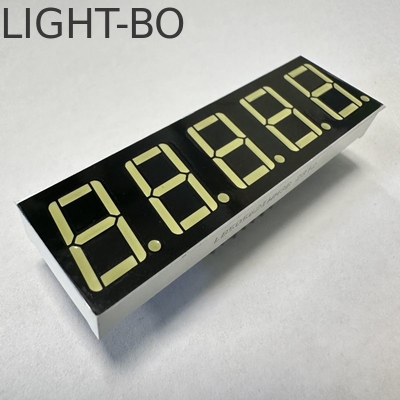

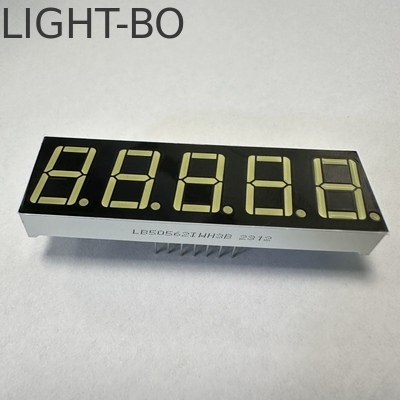

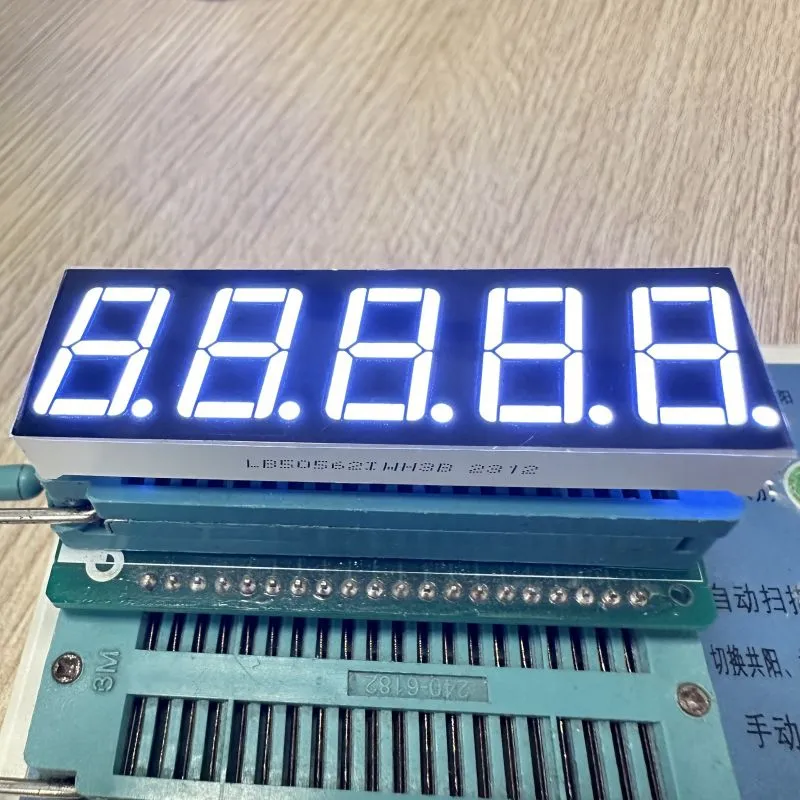

الشاشة: 5 أرقام، 0.56 بوصة 7 قطعة عرض LED
ارتفاع الشخصية: 14.2 ملم (0.56 بوصة)
الأبعاد الخارجية: 63*19*8ملم
القطاعات الصفراء السطح الأسود
معالمنود الشائع
لون الإصدار:أبيض ساطع للغاية
شدة الضوء: 100-140 مكيد
الجهد الأمامي: 2.8-3.2V / LED
التيار الأمامي:5-10mA/LED
الألوان: الأحمر، الأزرق، الأخضر الأصفر، الأخضر النقي، اللون البنفسجي، البرتقالي والأبيض النقي
القيم القصوى المطلقة ((Ta=25oC)
| المعلم | الرمز | التصنيفات | الوحدة |
| التيار الأمامي ((في كل رزمة) | إيبم | 20 | mA |
| الجهد العكسي (في كل كرة) | Vr | 5 | V |
| تشتيت الطاقة ((في كل رزمة) | Pm | 80 | mW |
| نطاق درجة حرارة العمل | فوق | -40~+85 | oC |
| نطاق درجة حرارة التخزين | Tstg | -40~+85 | oC |
| درجة حرارة اللحام ((≤3 ثانية) | .. | 260 | oC |
الرمز:أصفر أخضر-ج
| المعلم | الرمز | الحالة | دقيقة | النوع | ماكس | الوحدة |
| الجهد الأمامي | Vf | إذا = 10mA | 1.8 | 2.4 | V | |
| الجهد العكسي | Vr | Ir=10uA | 5 | V | ||
| ضوء قوي | الرابع | إذا = 10mA | 30 | 40 | مكد | |
| الطيف مع نصف القيمة | △λ | إذا = 10mA | 20 | nm | ||
| طول الموجة | Dλ | إذا = 10mA | 569 | 574 | nm |
الرمز: الأحمر / الأصفر -Y
| المعلم | الرمز | الحالة | دقيقة | النوع | ماكس | الوحدة |
| الجهد الأمامي | Vf | إذا = 10mA | 1.8 | 2.5 | V | |
| الجهد العكسي | Vr | Ir=10uA | 5 | V | ||
| ضوء قوي | الرابع | إذا = 10mA | 60 | 80 | مكد | |
| الطيف مع نصف القيمة | △λ | إذا = 10mA | 20 | nm | ||
| طول الموجة | Dλ | إذا = 10mA | 585 | 595 | nm |
الرمز: البرتقالي -F
| المعلم | الرمز | الحالة | دقيقة | النوع | ماكس | الوحدة |
| الجهد الأمامي | Vf | إذا = 10mA | 1.8 | 2.4 | V | |
| الجهد العكسي | Vr | Ir=10uA | 5 | V | ||
| ضوء قوي | الرابع | إذا = 10mA | 60 | 80 | مكد | |
| الطيف مع نصف القيمة | △λ | إذا = 10mA | 20 | nm | ||
| طول الموجة | Dλ | إذا = 10mA | 600 | 605 | nm |
الرمز: أحمر ساطع جداً
| المعلم | الرمز | الحالة | دقيقة | النوع | ماكس | الوحدة |
| الجهد الأمامي | Vf | إذا = 10mA | 1.8 | 2.2 | V | |
| الجهد العكسي | Vr | Ir=10uA | 5 | V | ||
| ضوء قوي | الرابع | إذا = 10mA | 50 | 60 | مكد | |
| الطيف مع نصف القيمة | △λ | إذا = 10mA | 20 | nm | ||
| طول الموجة | Dλ | إذا = 10mA | 630 | 635 | nm |
الرمز: الأحمر المشرق - UR
| المعلم | الرمز | الحالة | دقيقة | النوع | ماكس | الوحدة |
| الجهد الأمامي | Vf | إذا = 10mA | 1.8 | 2.2 | V | |
| الجهد العكسي | Vr | Ir=10uA | 5 | V | ||
| ضوء قوي | الرابع | إذا = 10mA | 80 | 100 | مكد | |
| الطيف مع نصف القيمة | △λ | إذا = 10mA | 20 | nm | ||
| طول الموجة | Dλ | إذا = 10mA | 625 | 635 | nm |
الرمز: أخضر نقي -G
| المعلم | الرمز | الحالة | دقيقة | النوع | ماكس | الوحدة |
| الجهد الأمامي | Vf | إذا = 10mA | 2.6 | 3.2 | V | |
| الجهد العكسي | Vr | Ir=10uA | 5 | V | ||
| ضوء قوي | الرابع | إذا = 10mA | 120 | 180 | مكد | |
| الطيف مع نصف القيمة | △λ | إذا = 10mA | 20 | nm | ||
| طول الموجة | Dλ | إذا = 10mA | 515 | 525 | nm |
الرمز: الأزرق المشرق البريطاني
| المعلم | الرمز | الحالة | دقيقة | النوع | ماكس | الوحدة |
| الجهد الأمامي | Vf | إذا = 10mA | 2.8 | 3.2 | V | |
| الجهد العكسي | Vr | Ir=10uA | 5 | V | ||
| ضوء قوي | الرابع | إذا = 10mA | 120 | 140 | مكد | |
| الطيف مع نصف القيمة | △λ | إذا = 10mA | 20 | nm | ||
| طول الموجة | Dλ | إذا = 10mA | 460 | 465 | nm |
الرمز: أبيض ساطع جداً -WH
| المعلم | الرمز | الحالة | دقيقة | النوع | ماكس | الوحدة |
| الجهد الأمامي | Vf | إذا = 10mA | 2.8 | 3.2 | V | |
| الجهد العكسي | Vr | Ir=10uA | 5 | V | ||
| ضوء قوي | الرابع | إذا = 10mA | 120 | 140 | مكد | |
| درجة حرارة لون LED | ك | إذا = 10mA | 5500 | 20 | 6800 | ك |
|
إحداثيات اللون
|
X/Y | إذا = 10mA | 0.29,0.32 | 0.30,0.33 | nm |
كثافة ضوئية عالية وموثوقية
استهلاك طاقة منخفض
التيار المنخفض للغاية
أداء مستقر
عمر طويل
سهلة التجميع
متوافقة مع IC
الوفاء بـ RoHS
التطبيقات:
تستخدم على نطاق واسع في لوحات الأجهزة والأجهزة المنزلية والمؤشرات الرقمية وشاشات العرض الساعية ذات الإضاءة المتحركة وصناديق الأجهزة الخ.
