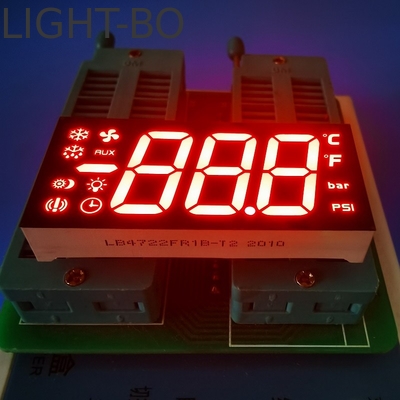

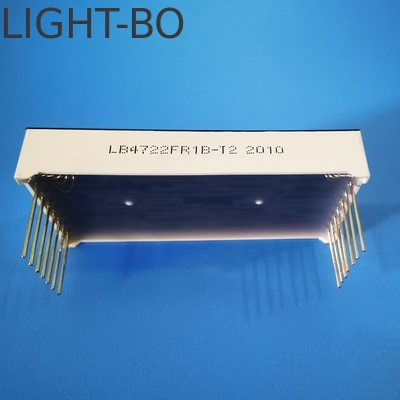

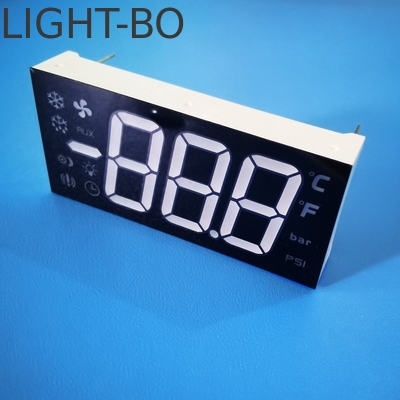

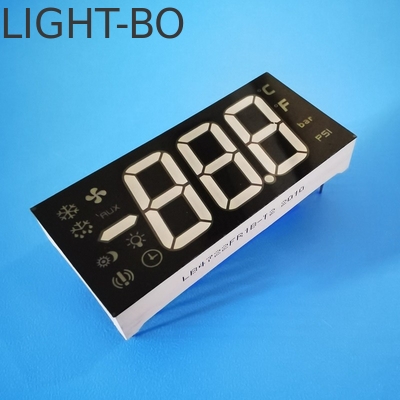

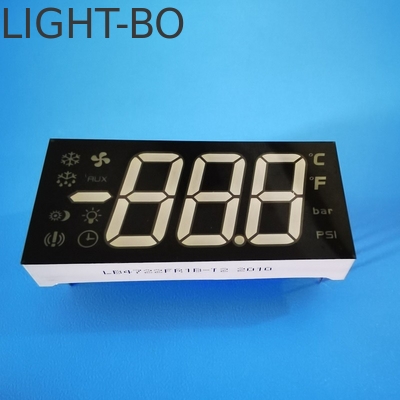

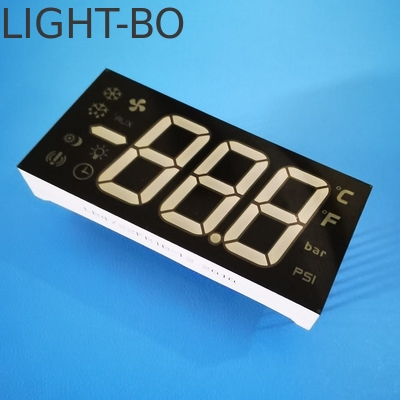

الشاشة الحمراء المشرقة ذات الأرقام الثلاثة والسبعة للقطعة المشاركة للقطود المشترك لوحة التحكم في التبريد

شاشة LED بـ 7 أجزاء مكونة من 3 أرقام باللون الأحمر الساطع للغاية، كاثود مشترك للوحة التحكم في التبريد

• الأبعاد الخارجية: 47 × 22 × 8 مم

•

• القطبية: كاثود مشترك

•

• لون الانبعاث: أحمر ساطع للغاية

•

• الطول الموجي: 620-625 نانومتر

•

• شدة الإضاءة: 80-100 مللي شمعة

•

• الجهد الأمامي: 1.8-2.3 فولت / ليد

•

• التيار الأمامي: 5-10 مللي أمبير / ليد

• مع أجزاء صفراء وسطح أسود مع فيلم

• ألوان الانبعاث: متوفرة باللون الأحمر والأزرق والأخضر والأبيض والعنبر والأصفر والبرتقالي، متعدد الألوان

• الحد الأقصى المطلق للتقييمات (Ta = 25 درجة مئوية)

  المعلمة	الرمز	التقييمات	الوحدة
  التيار الأمامي (لكل شريحة)	Ipm	20	مللي أمبير
  الجهد العكسي (لكل شريحة)	Vr	5	V
  تبديد الطاقة (لكل شريحة)	Pm	80	mW
  نطاق درجة حرارة التشغيل	Topr	-40 ~ +85	ºC
  نطاق درجة حرارة التخزين	Tstg	-40 ~ +85	ºC
  درجة حرارة اللحام (≤ 3 ثوانٍ)	Th	260	ºC



  الكود: أصفر أخضر - J

  المعلمة	الرمز	الحالة	الحد الأدنى	النوع	الحد الأقصى	الوحدة
  الجهد الأمامي	Vf	If = 10mA	1.8		2.4	V
  الجهد العكسي	Vr	Ir = 10uA	5			V
  شدة الإضاءة	Iv	If = 10mA	30		40	mcd
  طيف مع قيمة نصف	△λ	If = 10mA		20		نانومتر
  الطول الموجي	Dλ	If = 10mA	569		574	نانومتر



  الكود: العنبر / الأصفر - Y

  المعلمة	الرمز	الحالة	الحد الأدنى	النوع	الحد الأقصى	الوحدة
  الجهد الأمامي	Vf	If = 10mA	1.8		2.5	V
  الجهد العكسي	Vr	Ir = 10uA	5			V
  شدة الإضاءة	Iv	If = 10mA	60		80	mcd
  طيف مع قيمة نصف	△λ	If = 10mA		20		نانومتر
  الطول الموجي	Dλ	If = 10mA	585		595	نانومتر



  الكود: البرتقالي - F

  المعلمة	الرمز	الحالة	الحد الأدنى	النوع	الحد الأقصى	الوحدة
  الجهد الأمامي	Vf	If = 10mA	1.8		2.4	V
  الجهد العكسي	Vr	Ir = 10uA	5			V
  شدة الإضاءة	Iv	If = 10mA	60		80	mcd
  طيف مع قيمة نصف	△λ	If = 10mA		20		نانومتر
  الطول الموجي	Dλ	If = 10mA	600		605	نانومتر



  الكود: أحمر ساطع للغاية - R

  المعلمة	الرمز	الحالة	الحد الأدنى	النوع	الحد الأقصى	الوحدة
  الجهد الأمامي	Vf	If = 10mA	1.8		2.2	V
  الجهد العكسي	Vr	Ir = 10uA	5			V
  شدة الإضاءة	Iv	If = 10mA	50		60	mcd
  طيف مع قيمة نصف	△λ	If = 10mA		20		نانومتر
  الطول الموجي	Dλ	If = 10mA	630		635	نانومتر



  الكود: أحمر ساطع للغاية - UR

  المعلمة	الرمز	الحالة	الحد الأدنى	النوع	الحد الأقصى	الوحدة
  الجهد الأمامي	Vf	If = 10mA	1.8		2.2	V
  الجهد العكسي	Vr	Ir = 10uA	5			V
  شدة الإضاءة	Iv	If = 10mA	80		100	mcd
  طيف مع قيمة نصف	△λ	If = 10mA		20		نانومتر
  الطول الموجي	Dλ	If = 10mA	625		635	نانومتر



  الكود: أخضر نقي - G

  المعلمة	الرمز	الحالة	الحد الأدنى	النوع	الحد الأقصى	الوحدة
  الجهد الأمامي	Vf	If = 10mA	2.6		3.2	V
  الجهد العكسي	Vr	Ir = 10uA	5			V
  شدة الإضاءة	Iv	If = 10mA	120		180	mcd
  طيف مع قيمة نصف	△λ	If = 10mA		20		نانومتر
  الطول الموجي	Dλ	If = 10mA	515		525	نانومتر



  الكود: أزرق ساطع للغاية - BH

  المعلمة	الرمز	الحالة	الحد الأدنى	النوع	الحد الأقصى	الوحدة
  الجهد الأمامي	Vf	If = 10mA	2.8		3.2	V
  الجهد العكسي	Vr	Ir = 10uA	5			V
  شدة الإضاءة	Iv	If = 10mA	120		140	mcd
  طيف مع قيمة نصف	△λ	If = 10mA		20		نانومتر
  الطول الموجي	Dλ	If = 10mA	460		465	نانومتر



  الكود: أبيض ساطع للغاية - WH

  المعلمة	الرمز	الحالة	الحد الأدنى	النوع	الحد الأقصى	الوحدة
  الجهد الأمامي	Vf	If = 10mA	2.8		3.2	V
  الجهد العكسي	Vr	Ir = 10uA	5			V
  شدة الإضاءة	Iv	If = 10mA	120		140	mcd
  درجة حرارة لون LED	K	If = 10mA	5500	20	6800	K
  إحداثيات اللونية	X / Y	If = 10mA	0.29,0.32		0.30,0.33	نانومتر



• شدة إضاءة عالية وموثوقية

• استهلاك منخفض للطاقة

• أداء مستقر

• عمر طويل

• سهولة التجميع

• متوافق مع IC

• الشهادة: RoHS

•

• التطبيقات:

• الأجهزة الإلكترونية المنزلية، والتحكم في مكيف الهواء، ومؤشرات الثلاجة، والتحكم في الثلاجة، والتحكم في التبريد، والتحكم في التدفئة، وما إلى ذلك.

• الأجهزة الإلكترونية المنزلية، والتحكم في مكيف الهواء، ومؤشرات الثلاجة، والثلاجة
