شاشة LED حمراء مشرقة للغاية 20 ملم أبيض 2 أرقام

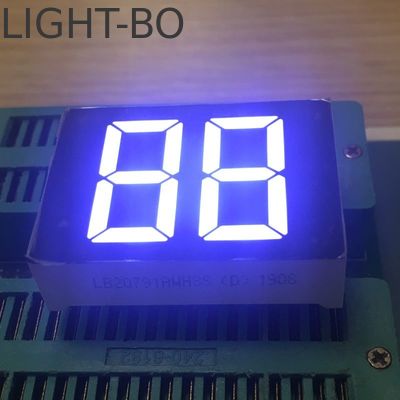

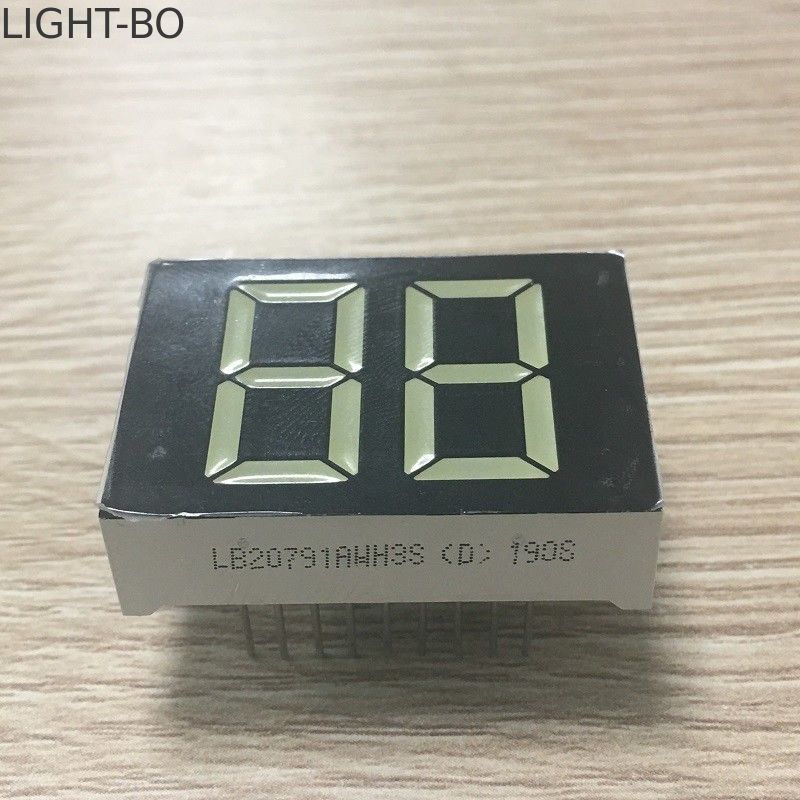

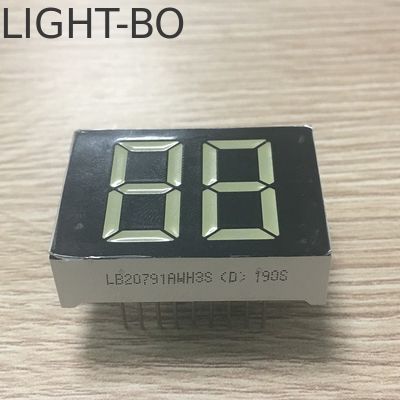

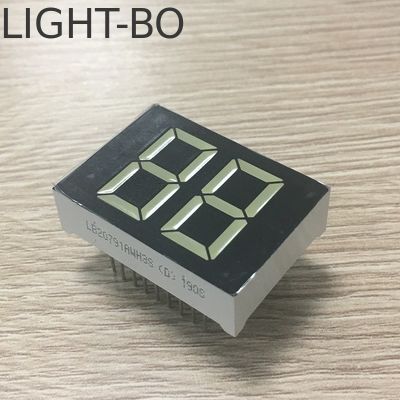

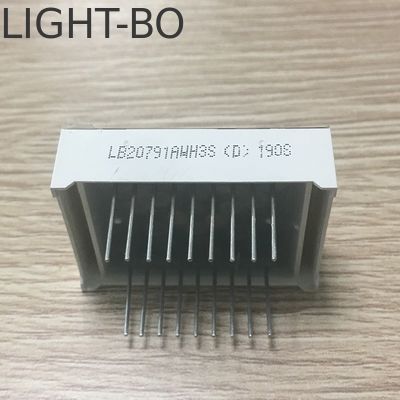

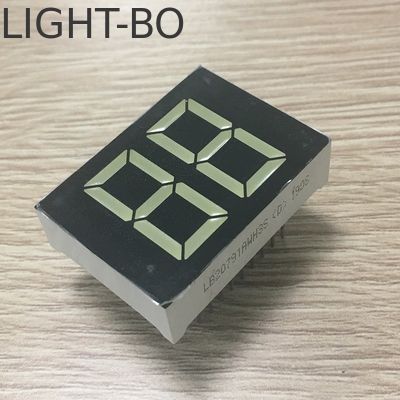

شاشة LED ذات 7 قطاعات رقمية بيضاء 20 مم ذات قطب مشترك أحمر فائق السطوع

• شاشة LED مخصصة ذات 7 قطاعات رقمية مزدوجة

• الأبعاد الخارجية: 35.8 * 25.8 * 10 مم

• ارتفاع الرقم: 20 مم (0.79 بوصة)

• القطبية: قطب مشترك

• شرائح صفراء سطح أسود

• لون باعث: أبيض فائق السطوع

• X / Y: 0.29-0.31

• شدة الإضاءة: 120-140mcd

• الجهد الأمامي: 2.8-3.2 فولت / ليد

• التيار الأمامي: 5-10mA / ليد


• شدة إضاءة عالية

• استهلاك منخفض للطاقة

• تيار منخفض للغاية

• أداء مستقر

• زاوية رؤية واسعة

• شرائح مستمرة موحدة

• عمر افتراضي طويل

• تبديد سريع للحرارة

• متوافق مع IC

• سهولة التجميع

• تلبية متطلبات RoHS

• الحد الأقصى المطلق للتقييمات (Ta = 25 درجة مئوية)

• المعلمة	الرمز	التقييمات	الوحدة
  التيار الأمامي (لكل شريحة)	Ipm	20	mA
  الجهد العكسي (لكل شريحة)	Vr	5	V
  تبديد الطاقة (لكل شريحة)	Pm	80	mW
  نطاق درجة حرارة التشغيل	Topr	-40 ~ +85	ºC
  نطاق درجة حرارة التخزين	Tstg	-40 ~ +85	ºC
  درجة حرارة اللحام (≤ 3 ثوانٍ)	Th	260	ºC



  الكود: أصفر أخضر - J

  المعلمة	الرمز	الحالة	الحد الأدنى	النوع	الحد الأقصى	الوحدة
  الجهد الأمامي	Vf	If = 10mA	1.8		2.4	V
  الجهد العكسي	Vr	Ir = 10uA	5			V
  شدة الإضاءة	Iv	If = 10mA	30		40	mcd
  طيف نصف القيمة	△λ	If = 10mA		20		nm
  الطول الموجي	Dλ	If = 10mA	569		574	nm



  الكود: كهرماني / أصفر - Y

  المعلمة	الرمز	الحالة	الحد الأدنى	النوع	الحد الأقصى	الوحدة
  الجهد الأمامي	Vf	If = 10mA	1.8		2.5	V
  الجهد العكسي	Vr	Ir = 10uA	5			V
  شدة الإضاءة	Iv	If = 10mA	60		80	mcd
  طيف نصف القيمة	△λ	If = 10mA		20		nm
  الطول الموجي	Dλ	If = 10mA	585		595	nm



  الكود: برتقالي - F

  المعلمة	الرمز	الحالة	الحد الأدنى	النوع	الحد الأقصى	الوحدة
  الجهد الأمامي	Vf	If = 10mA	1.8		2.4	V
  الجهد العكسي	Vr	Ir = 10uA	5			V
  شدة الإضاءة	Iv	If = 10mA	60		80	mcd
  طيف نصف القيمة	△λ	If = 10mA		20		nm
  الطول الموجي	Dλ	If = 10mA	600		605	nm



  الكود: أحمر فائق السطوع - R

  المعلمة	الرمز	الحالة	الحد الأدنى	النوع	الحد الأقصى	الوحدة
  الجهد الأمامي	Vf	If = 10mA	1.8		2.2	V
  الجهد العكسي	Vr	Ir = 10uA	5			V
  شدة الإضاءة	Iv	If = 10mA	50		60	mcd
  طيف نصف القيمة	△λ	If = 10mA		20		nm
  الطول الموجي	Dλ	If = 10mA	630		635	nm



  الكود: أحمر فائق السطوع - UR

  المعلمة	الرمز	الحالة	الحد الأدنى	النوع	الحد الأقصى	الوحدة
  الجهد الأمامي	Vf	If = 10mA	1.8		2.2	V
  الجهد العكسي	Vr	Ir = 10uA	5			V
  شدة الإضاءة	Iv	If = 10mA	80		100	mcd
  طيف نصف القيمة	△λ	If = 10mA		20		nm
  الطول الموجي	Dλ	If = 10mA	625		635	nm



  الكود: أخضر نقي - G

  المعلمة	الرمز	الحالة	الحد الأدنى	النوع	الحد الأقصى	الوحدة
  الجهد الأمامي	Vf	If = 10mA	2.6		3.2	V
  الجهد العكسي	Vr	Ir = 10uA	5			V
  شدة الإضاءة	Iv	If = 10mA	120		180	mcd
  طيف نصف القيمة	△λ	If = 10mA		20		nm
  الطول الموجي	Dλ	If = 10mA	515		525	nm



  الكود: أزرق فائق السطوع - BH

  المعلمة	الرمز	الحالة	الحد الأدنى	النوع	الحد الأقصى	الوحدة
  الجهد الأمامي	Vf	If = 10mA	2.8		3.2	V
  الجهد العكسي	Vr	Ir = 10uA	5			V
  شدة الإضاءة	Iv	If = 10mA	120		140	mcd
  طيف نصف القيمة	△λ	If = 10mA		20		nm
  الطول الموجي	Dλ	If = 10mA	460		465	nm



  الكود: أبيض فائق السطوع - WH

  المعلمة	الرمز	الحالة	الحد الأدنى	النوع	الحد الأقصى	الوحدة
  الجهد الأمامي	Vf	If = 10mA	2.8		3.2	V
  الجهد العكسي	Vr	Ir = 10uA	5			V
  شدة الإضاءة	Iv	If = 10mA	120		140	mcd
  درجة حرارة لون LED	K	If = 10mA	5500	20	6800	K
  إحداثيات اللون	X / Y	If = 10mA	0.29,0.32		0.30,0.33	nm

          التطبيقات:
          تستخدم على نطاق واسع لأجهزة التحكم في درجة الحرارة والمؤشرات الرقمية والأجهزة المنزلية ولوحات الأدوات وما إلى ذلك.
