| الاسم التجاري: | LIGHTBO |
| رقم الطراز: | LB30361LY1B |
| الـ MOQ: | 1000 |
| السعر: | Negotiate |
| شروط الدفع: | تي تي، ويسترن يونيون |
| القدرة على التوريد: | 50000 قطعة/يوم |

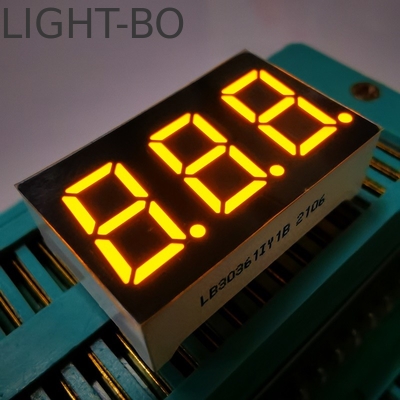

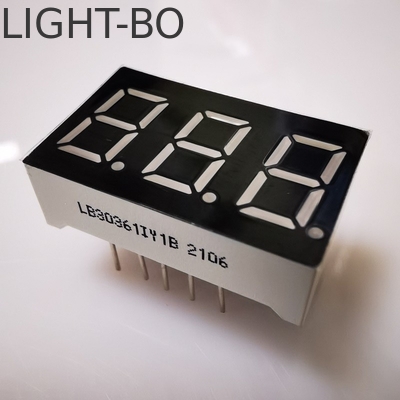

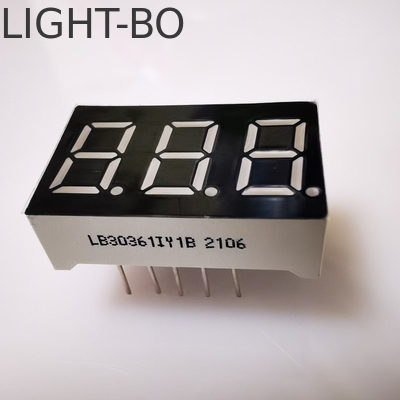

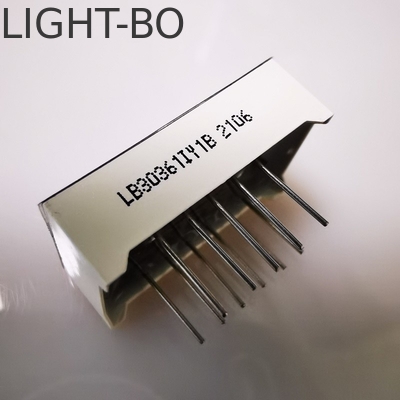

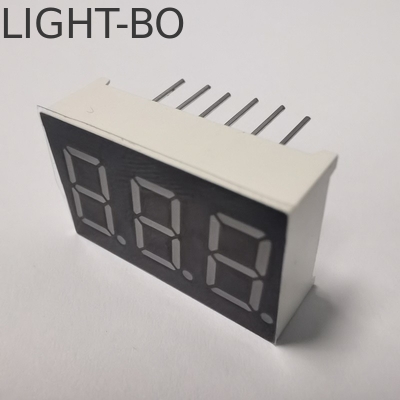

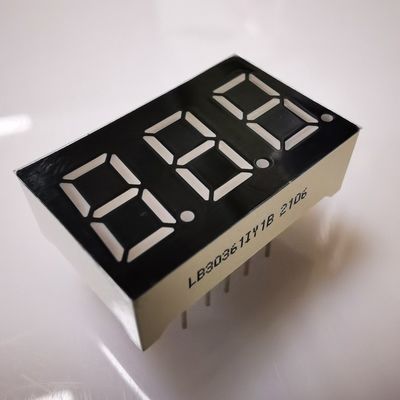

شاشة LED ثلاثية الأبعاد ذات 7 أجزاء بلون كهرماني فائق السطوع مقاس 9.2 مم، كاثود مشترك لمقياس اللوحة
وصف المنتج:
ارتفاع الحرف: 0.36 بوصة (9.2 مم)
الأبعاد الخارجية: 22.5 * 14 * 7.2 مم
القطبية: الأنود المشترك
سطح أسود من الإيبوكسي الأبيض
كهرماني فائق السطوع
585-595 نانومتر
50-60 مللي كانديلا
الجهد الأمامي: 1.8-2.2 فولت / ليد
التيار الأمامي: 5-10 مللي أمبير / ليد
ألوان باعثة: أحمر، أزرق، أخضر، أبيض، كهرماني، برتقالي وأصفر
الحد الأقصى المطلق للتقييمات (Ta = 25 درجة مئوية)
| المعلمة | الرمز | التقييمات | الوحدة |
| التيار الأمامي (لكل شريحة) | Ipm | 20 | مللي أمبير |
| الجهد العكسي (لكل شريحة) | Vr | 5 | V |
| تبديد الطاقة (لكل شريحة) | Pm | 80 | mW |
| نطاق درجة حرارة التشغيل | Topr | -40 ~ +85 | درجة مئوية |
| نطاق درجة حرارة التخزين | Tstg | -40 ~ +85 | درجة مئوية |
| درجة حرارة اللحام (≤ 3 ثوانٍ) | Th | 260 | درجة مئوية |
الكود: أصفر أخضر - J
| المعلمة | الرمز | الحالة | الحد الأدنى | النموذجي | الحد الأقصى | الوحدة |
| الجهد الأمامي | Vf | If = 10mA | 1.8 | 2.4 | V | |
| الجهد العكسي | Vr | Ir = 10uA | 5 | V | ||
| شدة الإضاءة | Iv | If = 10mA | 30 | 40 | مللي كانديلا | |
| طيف مع قيمة نصف | △λ | If = 10mA | 20 | نانومتر | ||
| الطول الموجي | Dλ | If = 10mA | 569 | 574 | نانومتر |
الكود: كهرماني / أصفر - Y
| المعلمة | الرمز | الحالة | الحد الأدنى | النموذجي | الحد الأقصى | الوحدة |
| الجهد الأمامي | Vf | If = 10mA | 1.8 | 2.5 | V | |
| الجهد العكسي | Vr | Ir = 10uA | 5 | V | ||
| شدة الإضاءة | Iv | If = 10mA | 60 | 80 | مللي كانديلا | |
| طيف مع قيمة نصف | △λ | If = 10mA | 20 | نانومتر | ||
| الطول الموجي | Dλ | If = 10mA | 585 | 595 | نانومتر |
الكود: برتقالي - F
| المعلمة | الرمز | الحالة | الحد الأدنى | النموذجي | الحد الأقصى | الوحدة |
| الجهد الأمامي | Vf | If = 10mA | 1.8 | 2.4 | V | |
| الجهد العكسي | Vr | Ir = 10uA | 5 | V | ||
| شدة الإضاءة | Iv | If = 10mA | 60 | 80 | مللي كانديلا | |
| طيف مع قيمة نصف | △λ | If = 10mA | 20 | نانومتر | ||
| الطول الموجي | Dλ | If = 10mA | 600 | 605 | نانومتر |
الكود: أحمر فائق السطوع - R
| المعلمة | الرمز | الحالة | الحد الأدنى | النموذجي | الحد الأقصى | الوحدة |
| الجهد الأمامي | Vf | If = 10mA | 1.8 | 2.2 | V | |
| الجهد العكسي | Vr | Ir = 10uA | 5 | V | ||
| شدة الإضاءة | Iv | If = 10mA | 50 | 60 | مللي كانديلا | |
| طيف مع قيمة نصف | △λ | If = 10mA | 20 | نانومتر | ||
| الطول الموجي | Dλ | If = 10mA | 630 | 635 | نانومتر |
الكود: أحمر فائق السطوع - UR
| المعلمة | الرمز | الحالة | الحد الأدنى | النموذجي | الحد الأقصى | الوحدة |
| الجهد الأمامي | Vf | If = 10mA | 1.8 | 2.2 | V | |
| الجهد العكسي | Vr | Ir = 10uA | 5 | V | ||
| شدة الإضاءة | Iv | If = 10mA | 80 | 100 | مللي كانديلا | |
| طيف مع قيمة نصف | △λ | If = 10mA | 20 | نانومتر | ||
| الطول الموجي | Dλ | If = 10mA | 625 | 635 | نانومتر |
الكود: أخضر نقي - G
| المعلمة | الرمز | الحالة | الحد الأدنى | النموذجي | الحد الأقصى | الوحدة |
| الجهد الأمامي | Vf | If = 10mA | 2.6 | 3.2 | V | |
| الجهد العكسي | Vr | Ir = 10uA | 5 | V | ||
| شدة الإضاءة | Iv | If = 10mA | 120 | 180 | مللي كانديلا | |
| طيف مع قيمة نصف | △λ | If = 10mA | 20 | نانومتر | ||
| الطول الموجي | Dλ | If = 10mA | 515 | 525 | نانومتر |
الكود: أزرق فائق السطوع - BH
| المعلمة | الرمز | الحالة | الحد الأدنى | النموذجي | الحد الأقصى | الوحدة |
| الجهد الأمامي | Vf | If = 10mA | 2.8 | 3.2 | V | |
| الجهد العكسي | Vr | Ir = 10uA | 5 | V | ||
| شدة الإضاءة | Iv | If = 10mA | 120 | 140 | مللي كانديلا | |
| طيف مع قيمة نصف | △λ | If = 10mA | 20 | نانومتر | ||
| الطول الموجي | Dλ | If = 10mA | 460 | 465 | نانومتر |
الكود: أبيض فائق السطوع - WH
| المعلمة | الرمز | الحالة | الحد الأدنى | النموذجي | الحد الأقصى | الوحدة |
| الجهد الأمامي | Vf | If = 10mA | 2.8 | 3.2 | V | |
| الجهد العكسي | Vr | Ir = 10uA | 5 | V | ||
| شدة الإضاءة | Iv | If = 10mA | 120 | 140 | مللي كانديلا | |
| درجة حرارة لون LED | K | If = 10mA | 5500 | 20 | 6800 | K |
| إحداثيات اللونية | X / Y | If = 10mA | 0.29،0.32 | 0.30،0.33 | نانومتر |
ميزة المنتج:
الجهد الأمامي (إخراج شدة الإضاءة العالية)
استهلاك منخفض للطاقة
تيار منخفض للغاية
توزيع الإضاءة بالتساوي على كل جزء
حجم قياسي صناعي
يوفر موثوقية ممتازة في ضوء محيط ساطع
أداء مستقر
عمر طويل
تلبية متطلبات RoHS / REACH
التطبيقات:
معدات الصوت أو لوحات الأدوات
الأجهزة الإلكترونية المنزلية
شاشات رقمية
منتجات الوسائط المتعددة
الاستخدام العام للمؤشرات الرقمية، ومؤشرات درجة الحرارة، ومؤشرات الرطوبة، ومؤشرات العملية، وما إلى ذلك.
